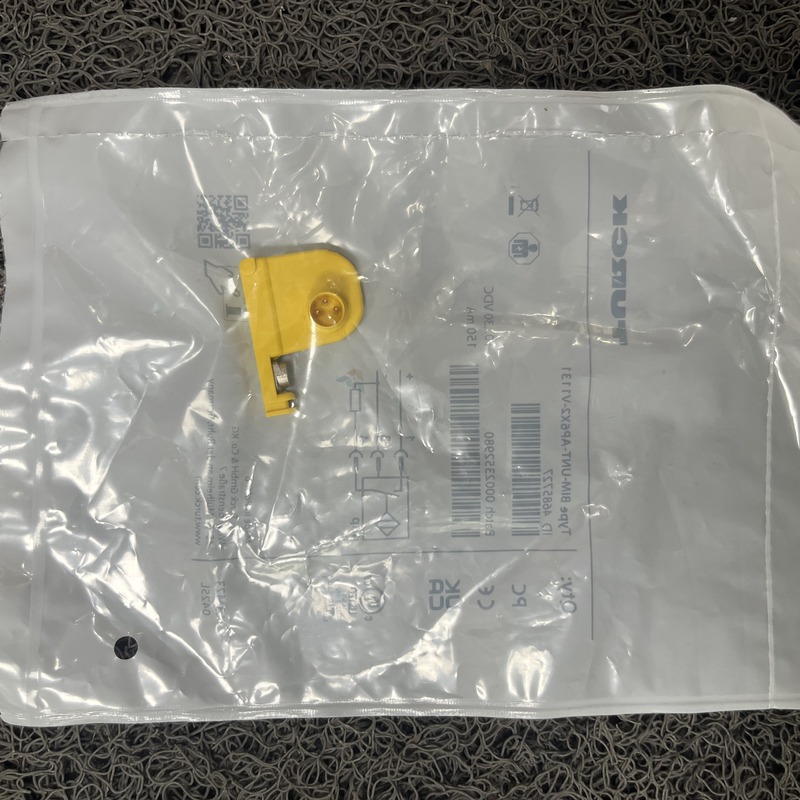

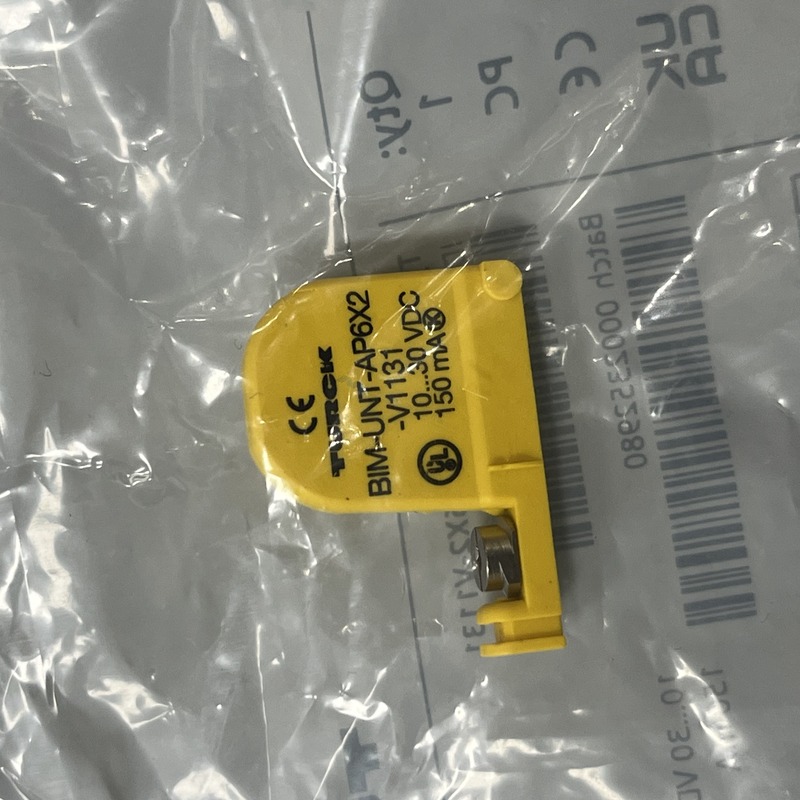

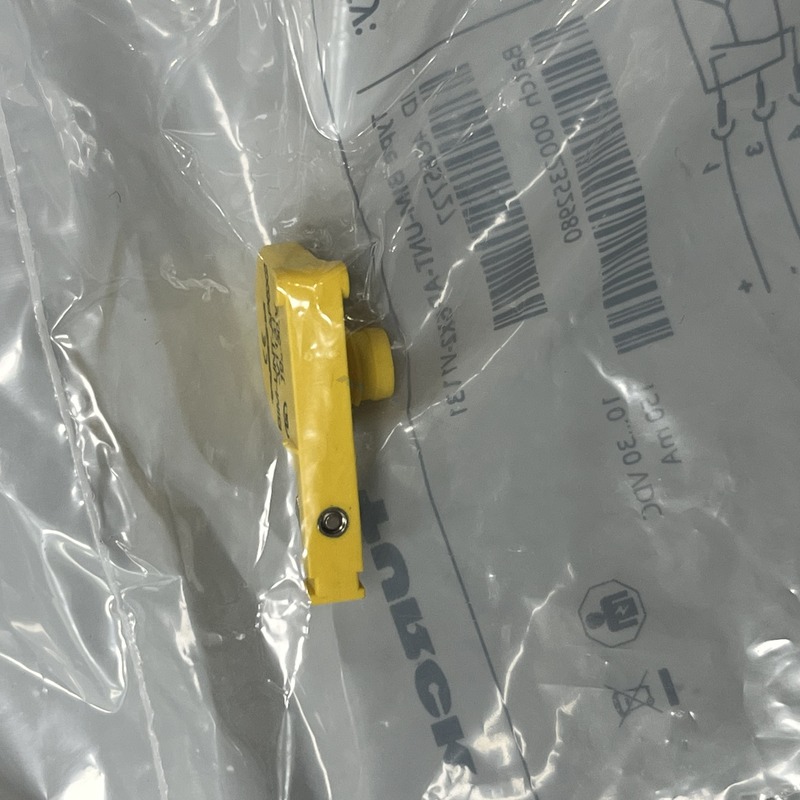

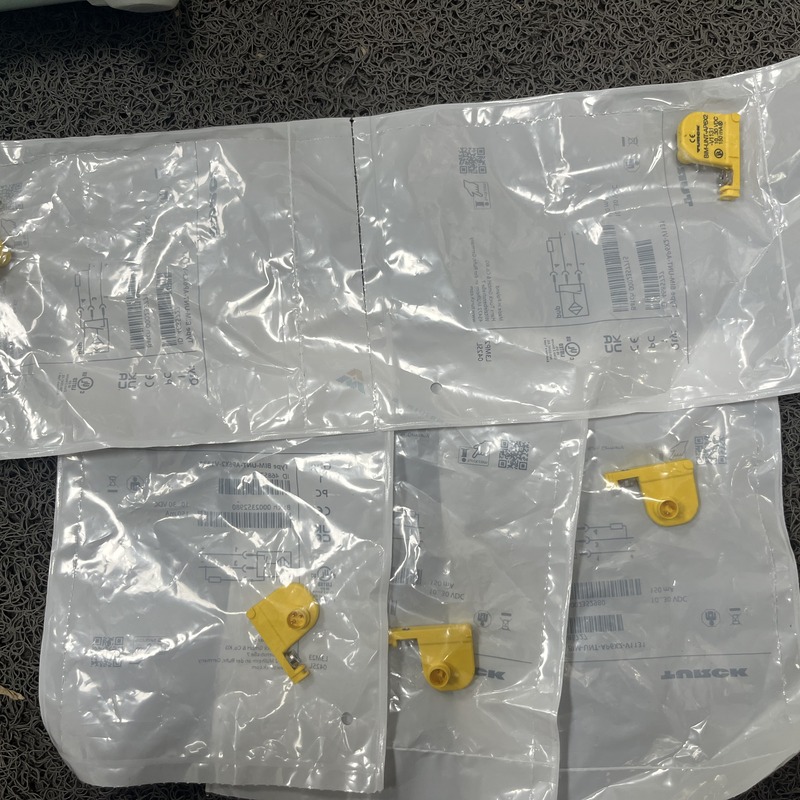

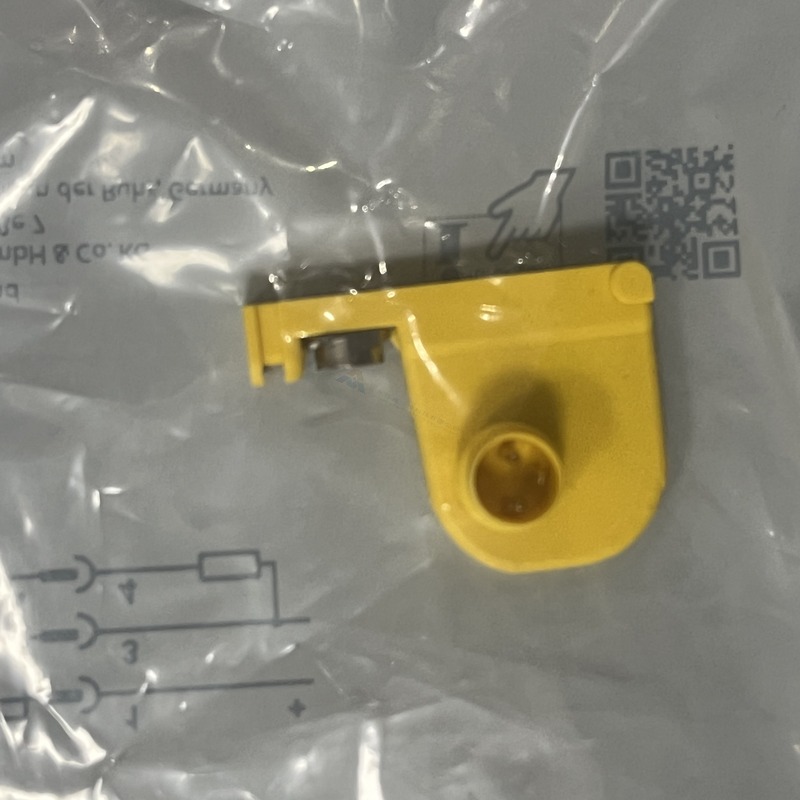

图尔克（Turck）是来自德国的工业自动化领军企业,在电感式传感器、磁场传感器、光电传感器、流量与压力仪表以及工业现场总线领域拥有完整的产品线,产品广泛应用于汽车制造、冶金、食品饮料、包装与物流等行业。BIM-NST-AP6X 属于图尔克 BIM 系列磁场传感器,专用于气缸活塞位置的检测。磁场传感器的功能原理是:气缸活塞上装有永久磁铁,由于磁场可以穿透非磁化金属,传感器可以透过铝合金缸壁检测到活塞磁铁的位置。因此只需将传感器卡在气缸型材槽内,即可实现活塞前后极限位置或中间位置的到位与回讯检测,安装简便、无需在缸体上开孔。技术数据:结构形式为矩形 NST,外形尺寸 28×17×14mm,外壳与有效面材料均为 PA12-GF30 增强塑料,磁场感应式传感器,三线制直流 10-30VDC,常开 PNP 输出,直流额定工作电流最大 200mA,空载电流小于 15mA,残余电流小于 0.1mA,隔离测试电压 0.5kV,具有短路保护与断线及反极性保护,电压降最大 1.8V,开关频率 1kHz,通过速度最大 10m/s,重复精度 ±0.1mm,温度漂移 ±0.1mm,回差小于 1mm,防护等级 IP67,抗振动 55Hz 幅值 1mm,抗冲击 30g 持续 11ms,环境温度 -25 至 +70 摄氏度,电缆为直径 4mm 灰色 LifYY 或 PVC 护套 3×0.25 平方毫米,配黄色状态指示灯,随货附送 M3x20 螺钉、张紧螺栓与弹垫。选型与安装:本系列另有带接插件、不同电缆长度以及抗焊接磁场干扰的特殊版本,可在焊接工位、强电磁干扰等场合保持信号稳定不漂移,订购时请注明所需的电缆长度、出线形式与特殊版本号。安装时应先将传感器装入槽内并调整到要求的开关点位置,再锁紧张紧螺栓,M3 螺钉扭矩不可过大以免损坏壳体;使用本型号时可直接卡在 N 型 T 型槽或燕尾槽气缸上,若用于 SMC 等特定品牌气缸则需要配套的专用安装支架。全新原装正品 德国 图尔克 turck BIM-NST-AP6X 磁场传感器,现货供应,价格具有竞争力。如需 BIM 系列其他型号、不同电缆长度与安装支架,欢迎随时联系咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
