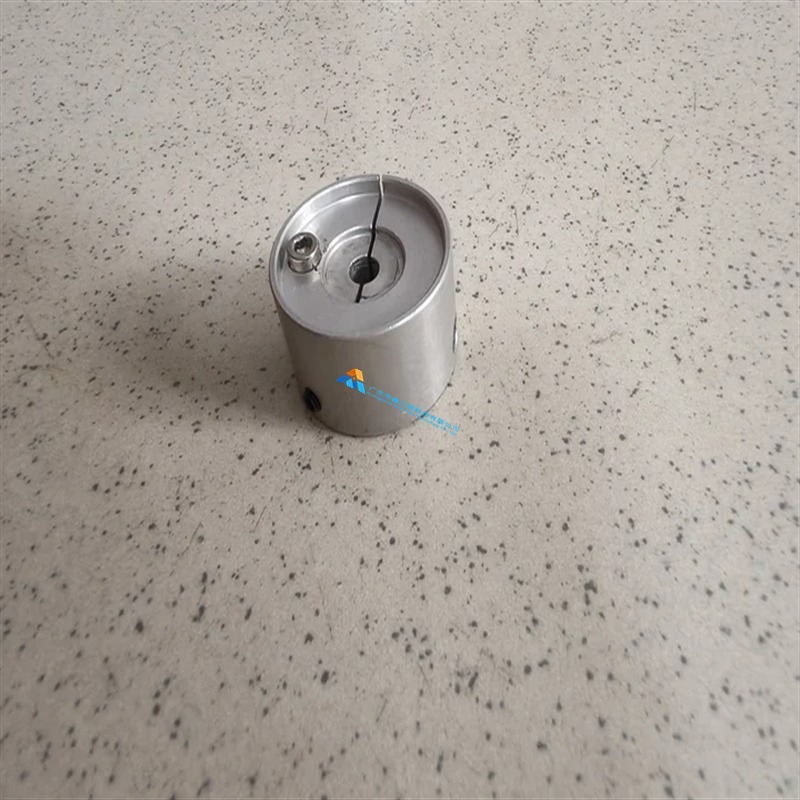

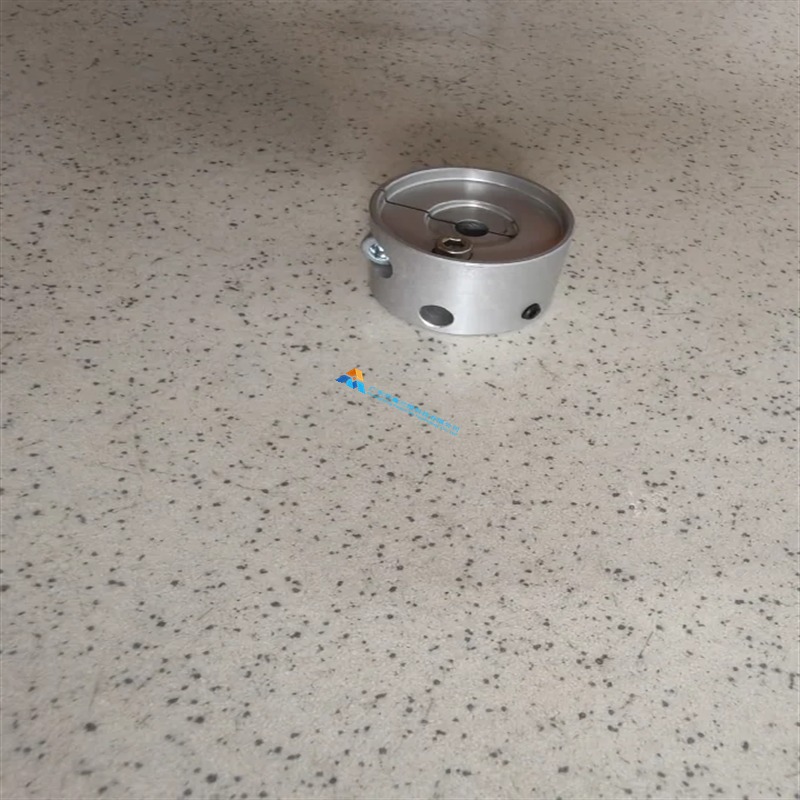

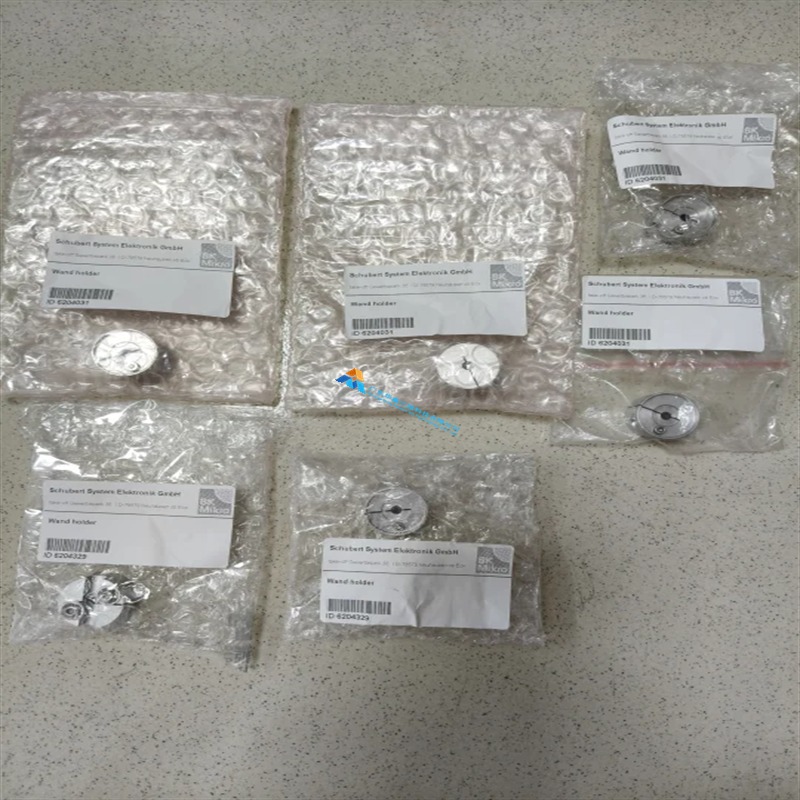

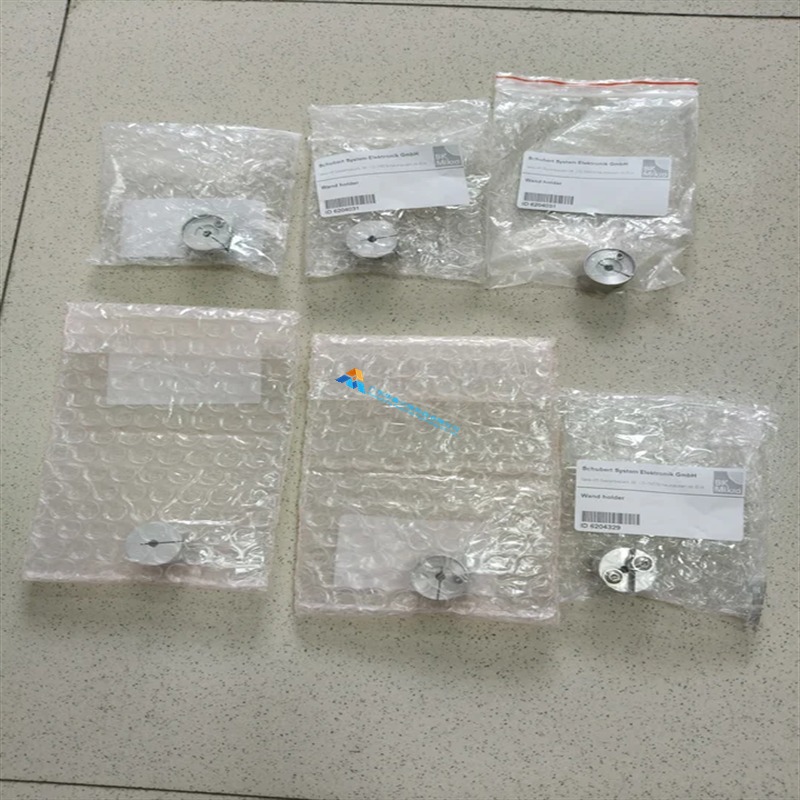

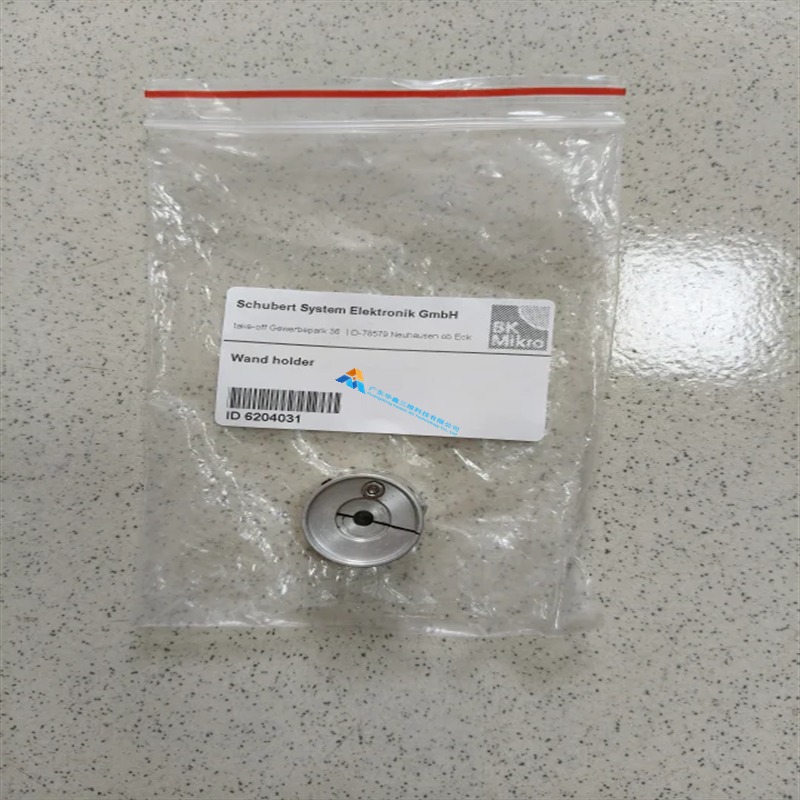

BK MIKRO 是德国刀具破损监控与工件检测系统的专业厂商,其TK系列扫描器在加工中心上以摆杆接触方式检测刀具刃口是否存在、长度是否在公差内,是无人化产线与夜间加工的关键防撞环节。6204031 为该系统的摆杆夹具,又叫摆杆固定座,安装在主轴箱侧面或刀库换刀位附近,负责支撑扫描器摆杆并保证其回转中心与刀具检测位置精确对中。夹具本体经阳极氧化处理的铝合金或不锈钢结构加工,带可调安装孔位与定位止口,能在机床装配时通过垫片微调摆杆高度与角度,使摆杆在非工作状态贴靠待机位、工作时摆出与刀尖接触,避免与刀柄、夹具或工件发生干涉。若夹具松动或定位偏移,典型表现为检测信号不稳定、误报断刀或漏报,严重时摆杆被刀柄撞弯造成停机。安装与调整要点是先把夹具固定面清洁干净、螺栓按力矩对角紧固,再用标准检具核对摆杆端部与刀尖的接触位置和行程余量,确认摆动阻尼正常后锁紧调整螺钉;日常保养中定期检查螺栓预紧力与摆杆销轴磨损,铁屑堆积处及时清理。图示为本批摆杆夹具本体、安装面与配合位多角度实拍。我司长期供应BK MIKRO刀具检测系统配件,可提供报关单,欢迎咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
