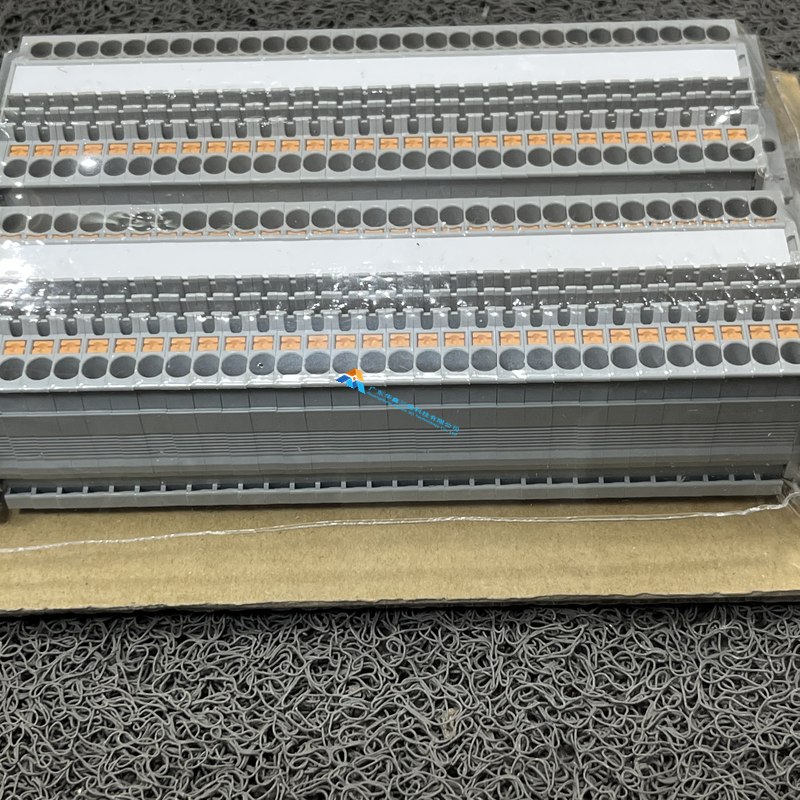

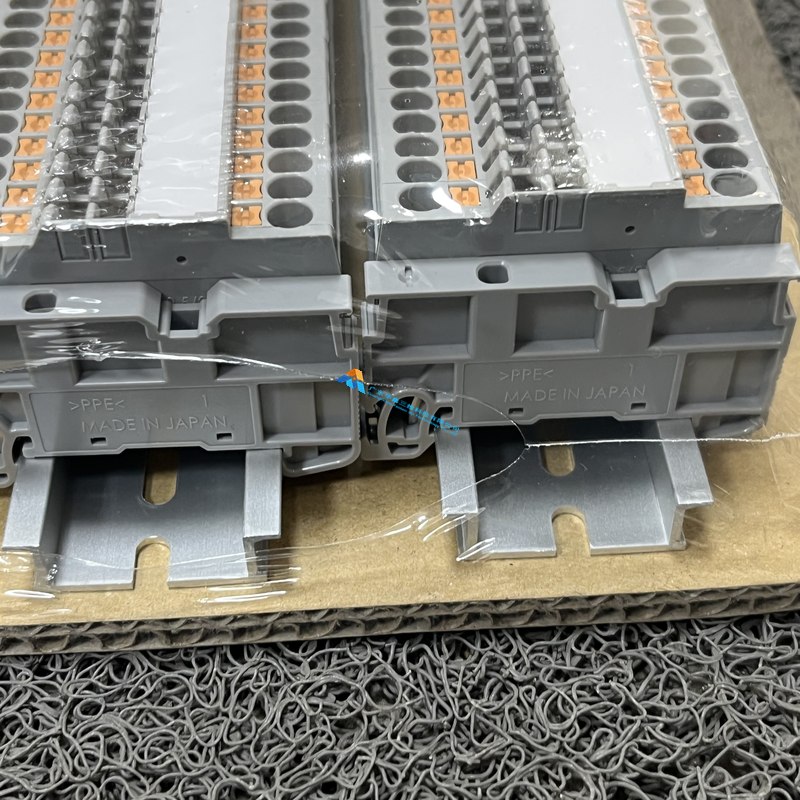

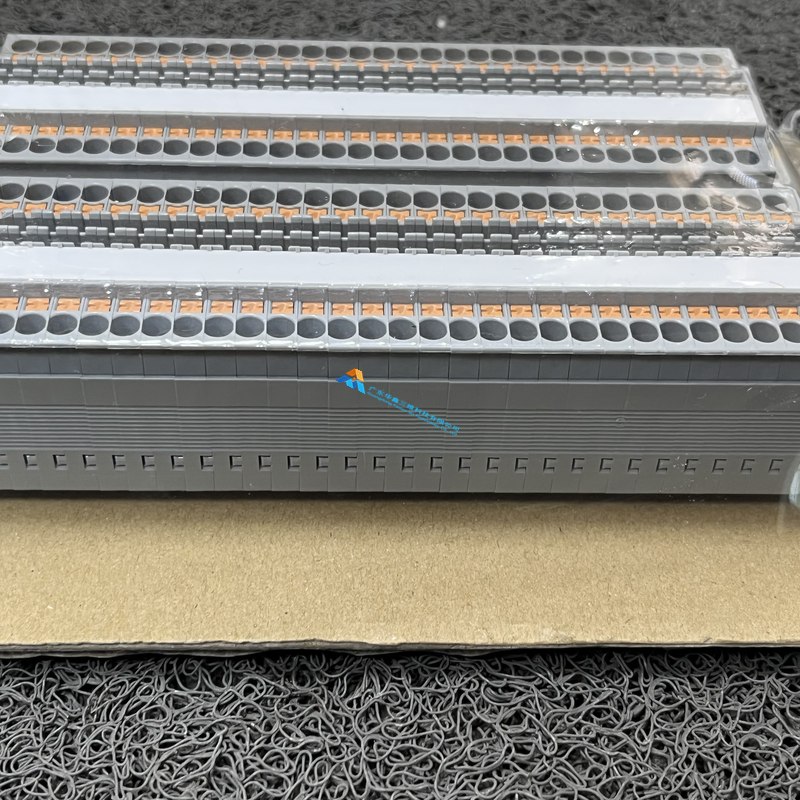

东洋技研 TOYOGIKEN 的 VTXL 系列是面向控制柜配线的弹簧锁组合端子台,把 VTX-2.5/2 标准单元在出厂前拼接成整排,现场直接上导轨即可布线,免去逐只卡装与并排校正的工时,这也是日系机床与自动化设备厂普遍选用它的原因。VTXL-2.5/2-30P 为 30 位规格:适配 0.5 至 2.5 平方毫米导线,相当于 AWG28 到 AWG12,额定电压 AC/DC 800V、额定通流 24A,端子间距 5.2 毫米,30 位整排长度约 156 毫米,可直接卡在 DIN35 标准导轨上,两侧加端板与固定件后整排不会窜动。接线采用弹簧推入式结构,剥线长度 10 至 12 毫米,导线插入后弹簧自动夹紧,拆卸时用小起子压解锁孔即可抽出,不需要拧螺丝,长期振动工况下夹持力不衰减,也避免了螺钉松动引起的发热。外壳为 UL94 V-0 阻燃 PA 工程塑料,通过 UL 与 TUV 认证,工作温度范围零下 25 到零上 60 摄氏度,无凝露环境下可长期连续运行。工程应用上,30 位整排适合把一整套 I/O 信号或电源分配集中在一处,配合 RBX2.5 系列短接排可快速做公共端并联,配合标记条与端板形成完整标识;布线时按信号与电源分区,强电与弱电不共用同一排端子,屏蔽线单端接地。安装时注意导轨两端留出端板位置,剥线不要伤及铜芯,多股线建议压冷压端头后再插入,以免散丝搭接相邻极位。维护中定期用热像仪扫排面,温升异常的点位多为夹持不良或接触面氧化,重新插拔一次即可恢复。图示为本批 30 位端子排整排与侧面卡扣实拍。我司常备东洋技研 VTXL 各规格端子台与配件,可提供报关单,欢迎咨询。
