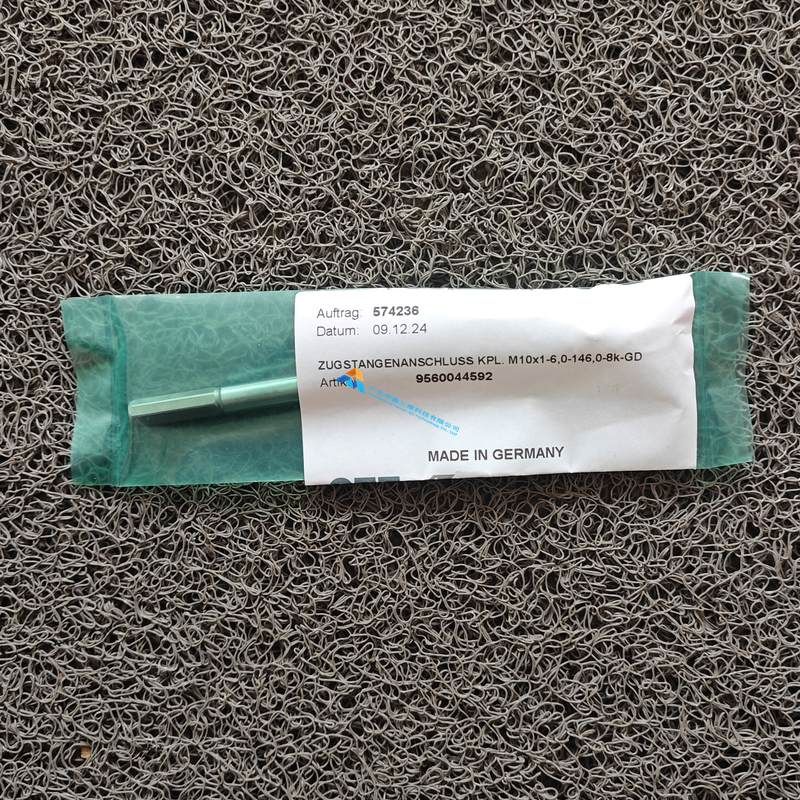

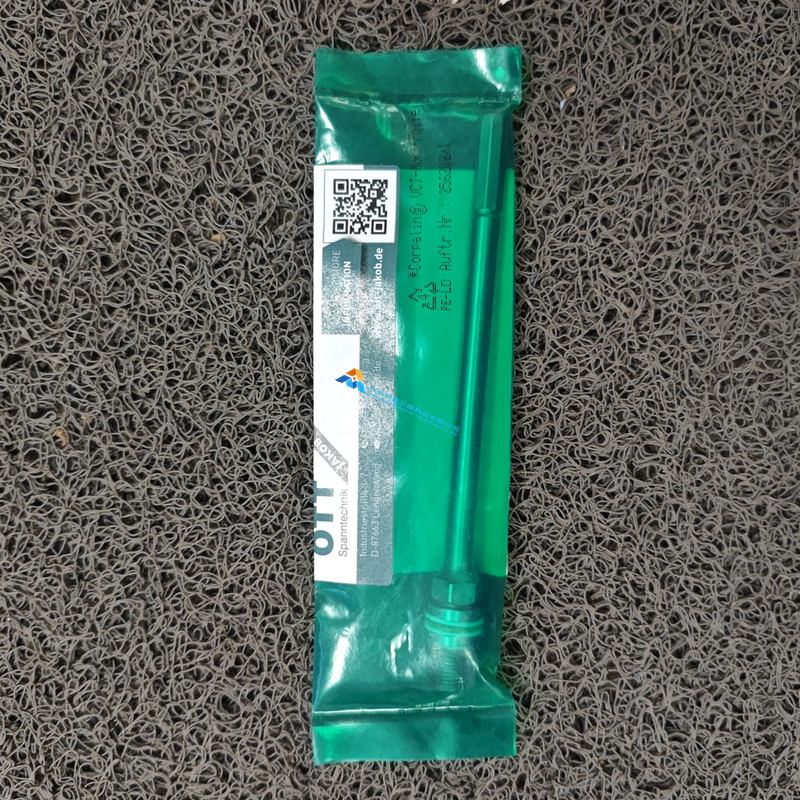

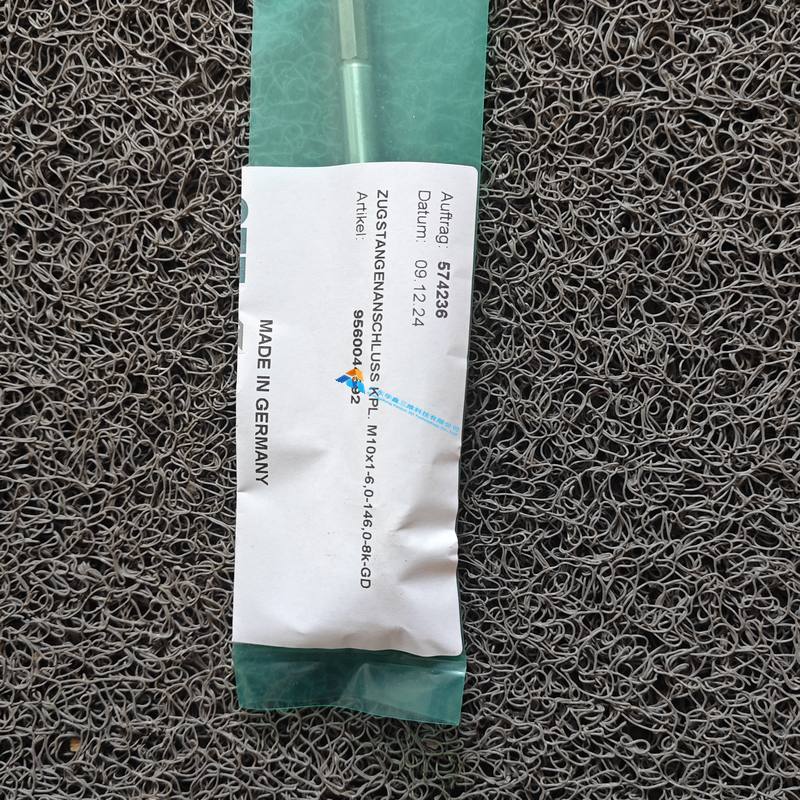

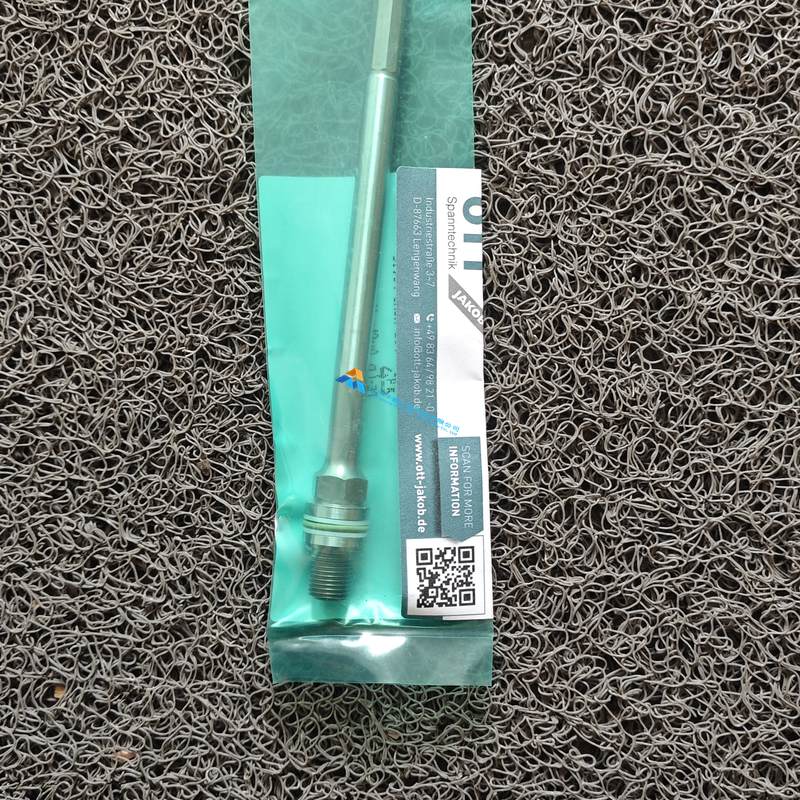

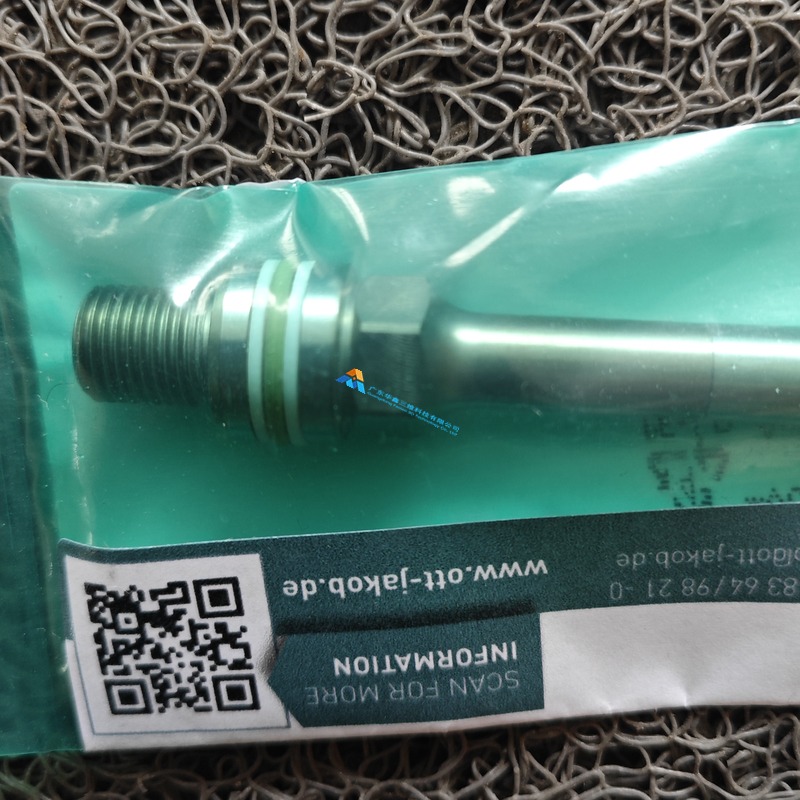

OTT-JAKOB 的夹紧系统配套件里,连接杆属于把主轴拉杆与夹紧元件串起来的关键过渡件,作用是传递拉刀力并保证同轴度,一旦磨损或长度不匹配,主轴拉刀力就传不到位,轻则刀具夹不紧,重则出现掉刀与锥孔拉毛。本批 95.600.445.9.2 即订货号 9560044592,原厂包装标签实锤标注 ZUGSTANGENANSCHLUSS KPL.,德文含义为拉杆连接件成套件,规格段 M10×1-6.0-146.0-8K-QD:连接螺纹 M10×1 细牙,规格段 6.0 与 146.0 对应杆径与总长 146 毫米,8K-QD 为 OTT 内部型式代码,标签另印有订单号 574236、日期与 MADE IN GERMANY,可与原机备件逐字比对。结构上它一端以 M10×1 细牙与拉杆或松刀机构对接,另一端与夹紧元件配合,杆身为高强度合金钢,经调质与表面处理,配合面精磨,长期承受交变拉应力与松刀冲击而不伸长变形;细牙螺纹比粗牙自锁性更好,在振动工况下不易松退,这是夹紧系统普遍采用 M10×1 的原因。选型时按机床主轴型号与原备件编号核对,长度差 1 至 2 毫米都会改变拉刀力设定值,严禁用自行改制件替代;同时确认螺纹旋向与配合端形式,不同夹紧单元的对接结构并不通用。安装时清洁螺纹与配合锥面,按原厂规定扭矩拧紧并做防松,装好后复测拉刀力与松刀行程;维护中若发现拉刀力逐月下降,除蝶形弹簧外应检查连接杆是否伸长、螺纹是否磨损,更换时成对检查对接件。图示为本批连接杆原厂标签与杆体实拍。我司常备 OTT-JAKOB 拉杆、连接杆与夹紧系统配件,可提供报关单,欢迎咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
