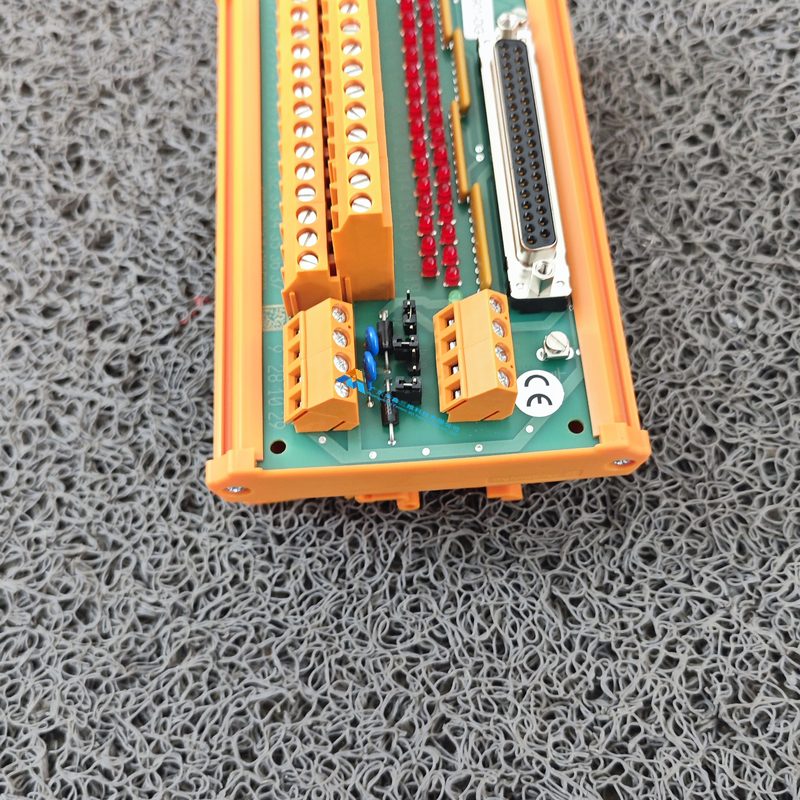

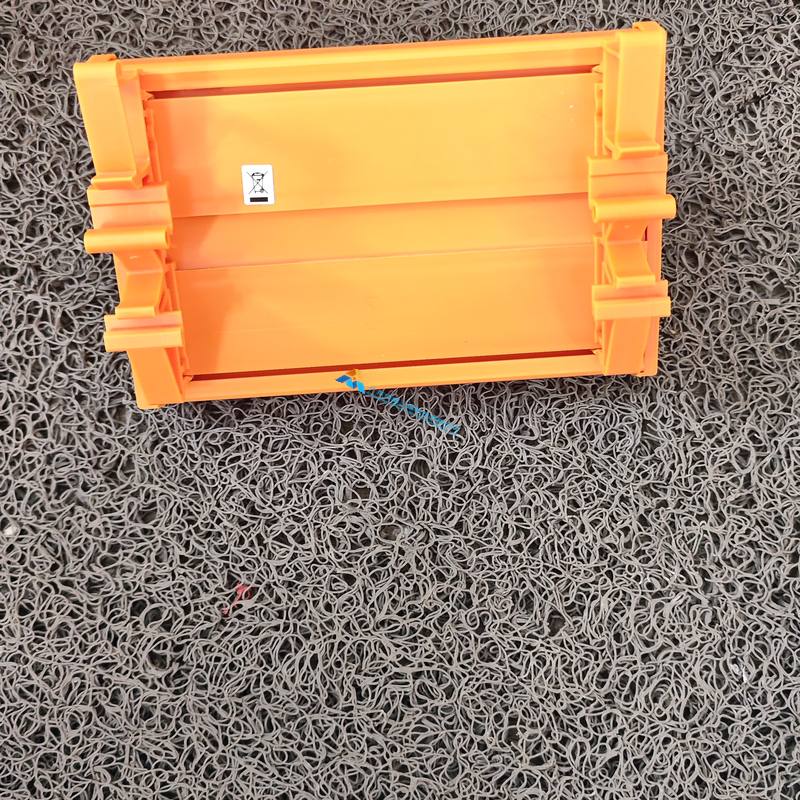

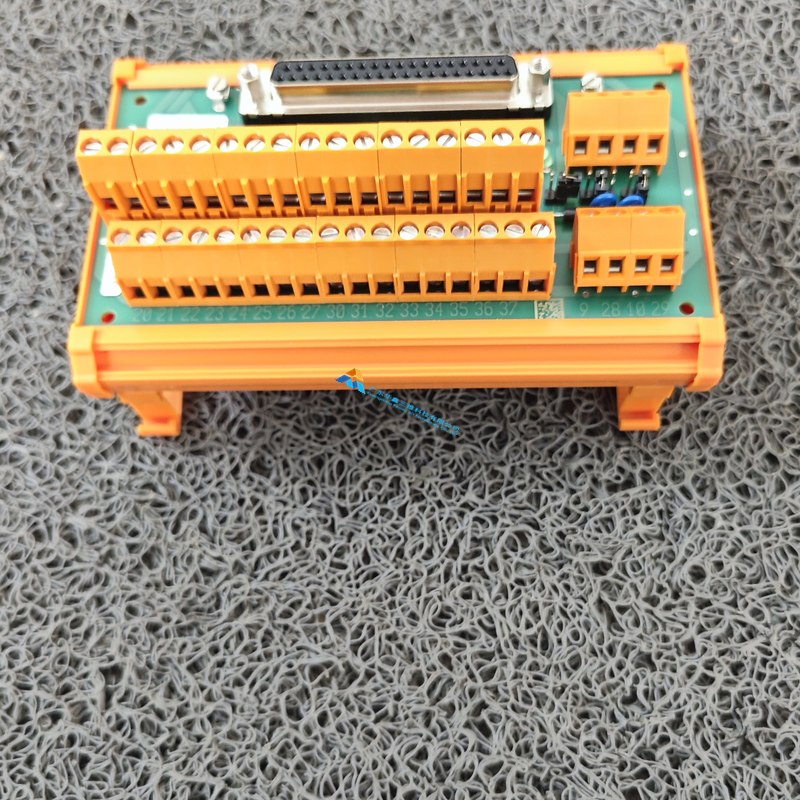

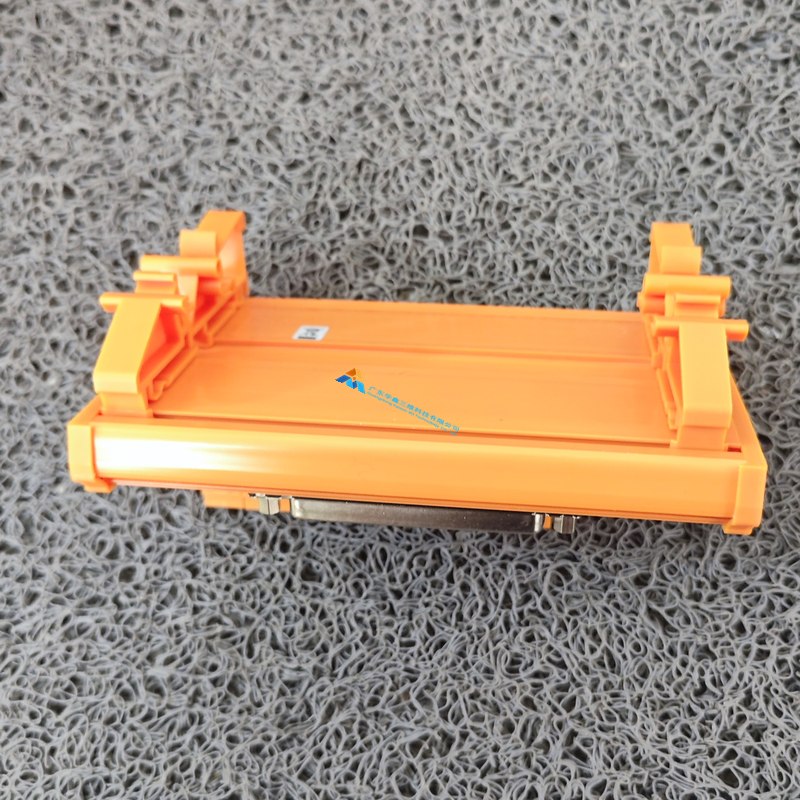

ADDI-DATA 1984 年成立于德国莱茵施泰滕,专做工业级数据采集与现场总线板卡,PCI、PCIe、CompactPCI 与以太网测量系统构成完整产品线,配套的端子板与屏蔽电缆与板卡同等级设计,在汽车测试、液压试验台、机床检测与过程控制行业应用广泛。PX901-DG 是 PX 901 螺钉端子板家族的数字化版本:PX 901-D 为数字量板卡用的带状态 LED 版本,G 表示带壳体、可卡装在标准 DIN 导轨上,因此 PX901-DG 就是带 LED 与导轨壳的螺钉端子板。它通过 37 针 SUB-D 母头与 ADDI-DATA 数字量板卡相连,标准电缆为 ST010 两米或 ST011 五米,最多转接 32 路信号线与参考线;端子为双排螺钉结构,单根导体最大 2.5 平方毫米,拧紧扭矩 0.4 牛米,每只端子直接对应 37 针连接器的一个针脚,端子上印有针号,排线与查线不必拆壳;另设四针端子用于接入 24 伏供电或接地,母头外壳与两只接地端子相连,整块板被包在接地条内,两侧接地提升抗干扰能力。保护与指示方面,端子间并接压敏电阻与二极管做过压吸收,数字量每路配 LED,24 伏供电下每只 LED 约 2.3 毫安,现场一眼看出哪一路动作;板卡尺寸 130×70×35 毫米,带壳体后 132×87×70 毫米,四只 M3 安装孔可选面板或底板固定。选型时按板卡的数字量路数选 32 路或 64 路端子板,模拟量板卡要选 PX901-AG,计数卡与电流输出卡选 PX901-ZG,三者不能混用。接线时先断 24 伏电源,信号线按针号对应,屏蔽层接接地端子;维护中若某路指示灯不亮,先量端子电压再查板卡通道。图示为本批端子板本体、橙色端子排与原厂说明书实拍。我司常备 ADDI-DATA 板卡、端子板与电缆,可提供报关单,欢迎咨询。
