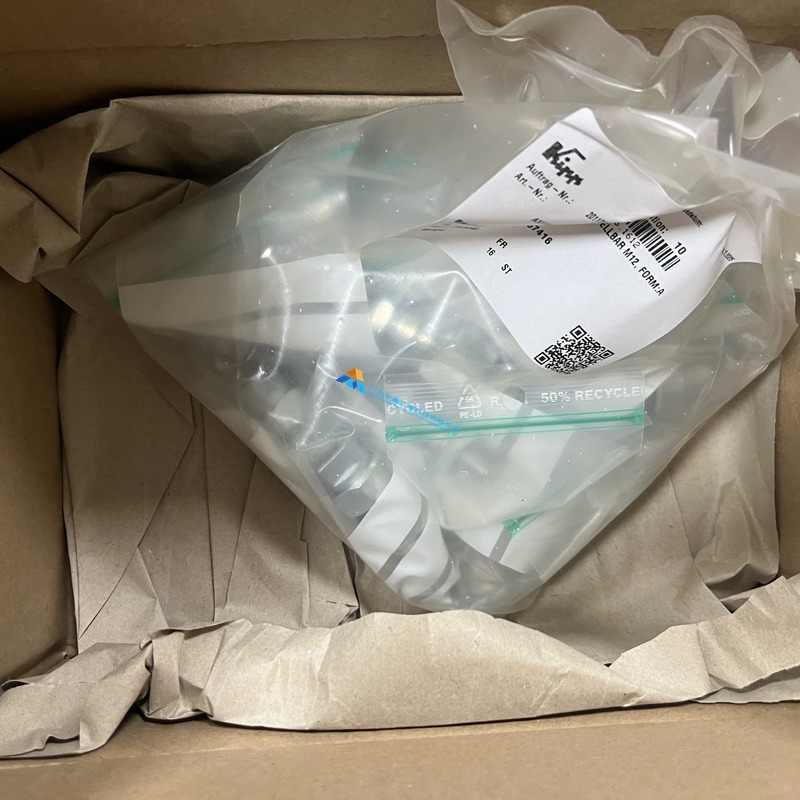

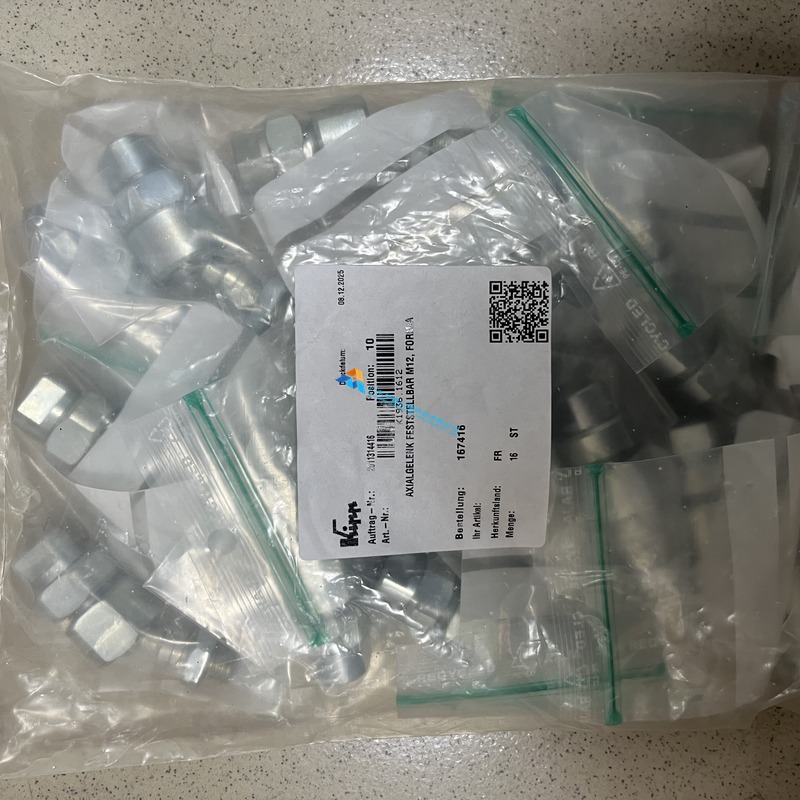

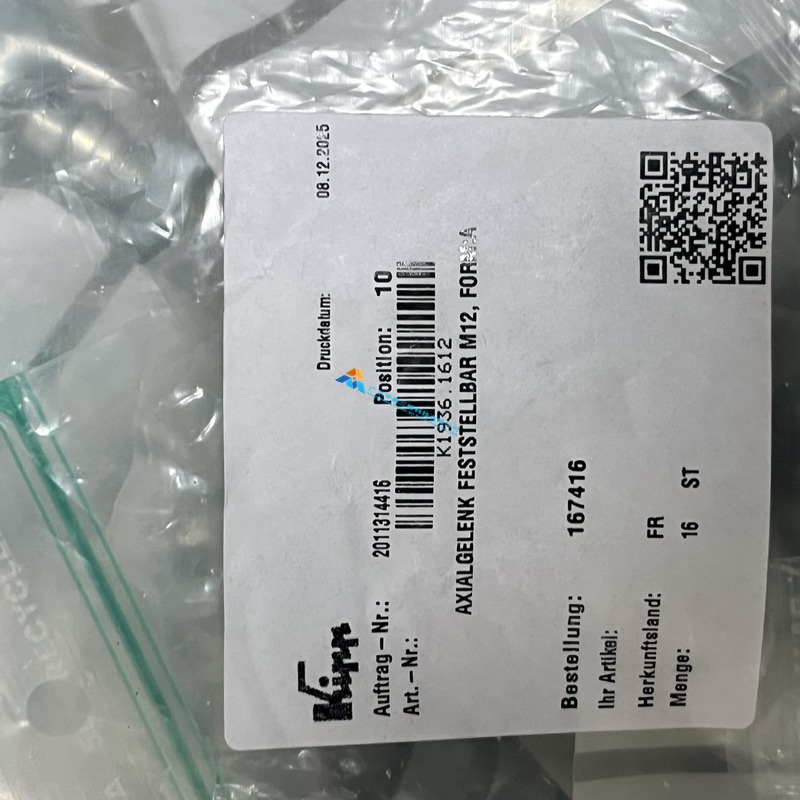

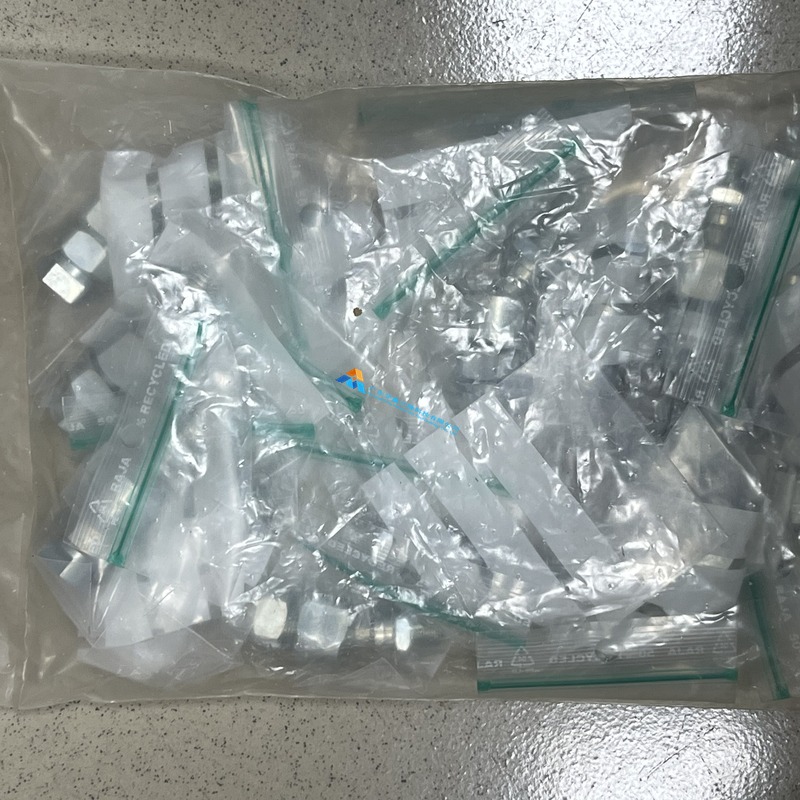

KIPP 凯普是德国标准件与操作件的专业厂商,产品谱从夹紧手柄、张紧杆、凸轮杆、旋转手轮,到管件连接、铰链、弹簧柱塞、定位元件与各类关节接头,特点是把机床与夹具上大量重复出现的功能性小零件做成标准系列,客户按型号选型即可,不必单独设计加工。K1936 系列是可调拉力的轴向关节,用于承受拉力并允许一定角度的偏转,典型装在拉杆、连杆、张紧机构与工装支撑上,把两个不在同一轴线的部件连起来,同时补偿安装误差与工作过程中的角度变化。K1936.1612 的编码可以直接读出规格:K1936 为系列,16 表示球头直径 D1 为 16 毫米,12 表示螺纹 D2 为 M12;按样本数据,该规格 A 尺寸 35 毫米、总长 L 36 毫米、L3 16 毫米、E 24 毫米、允许偏转角 28 度、额定拉力 F 7.5 千牛、额定弯矩 M 14.5 牛米、最大拧紧扭矩 16.4 牛米,单件重量约 116 克,属于 Form A 即版本 1 的锁紧型。Form A 的意义在于球头的自由度可以控制:球头在球座内可自由转动,通过外部夹紧螺母把球座压紧,就能把球头锁定在任意角度,或者在"可动"与"锁死"之间取一个中间预紧状态,这在需要先调整位置再固定的工装上非常实用,比用两个铰链加销轴的方案省空间。材质方面本体与球头销为钢制,球头销表面三价铬钝化处理,球座与螺母电镀锌,兼顾强度与防锈;三价铬钝化不含六价铬,符合现行环保要求。选型三步:按实际拉力量级查额定值并留 1.5 倍以上安全系数,按被连接件的螺纹规格选 D2,按安装空间与所需偏转角选 A、L 与 E 尺寸;如果载荷方向可能反转,应注意该系列按拉力设计,受压工况要另选支撑型接头。安装时螺纹旋入深度不小于 1.5 倍螺距,拧紧扭矩不超过 16.4 牛米,过力会损伤球座;调整好角度后用夹紧螺母锁死,并定期检查锁紧是否松动。图示为本批 K1936 接头袋装实物,末图为同品牌 KIPP 弹簧柱塞,供系列参考。我司常备 KIPP 标准件与关节接头,可按型号报价,欢迎咨询。
