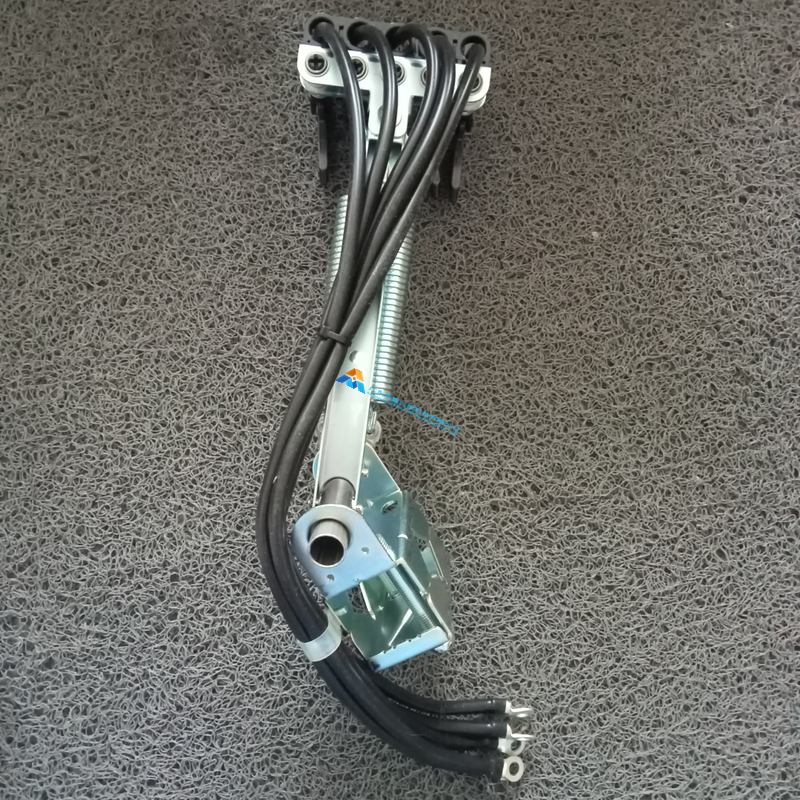

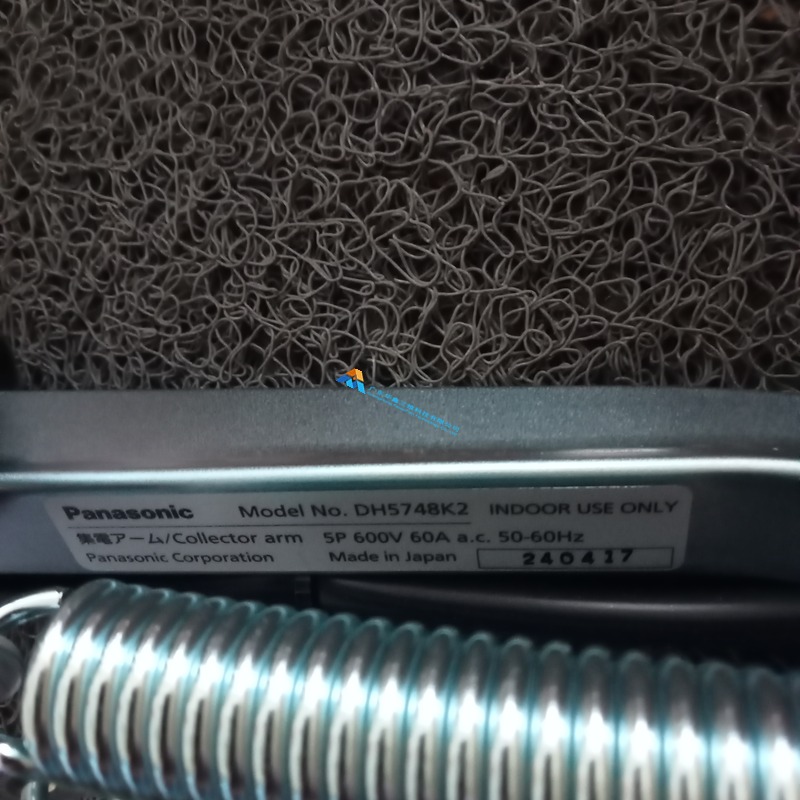

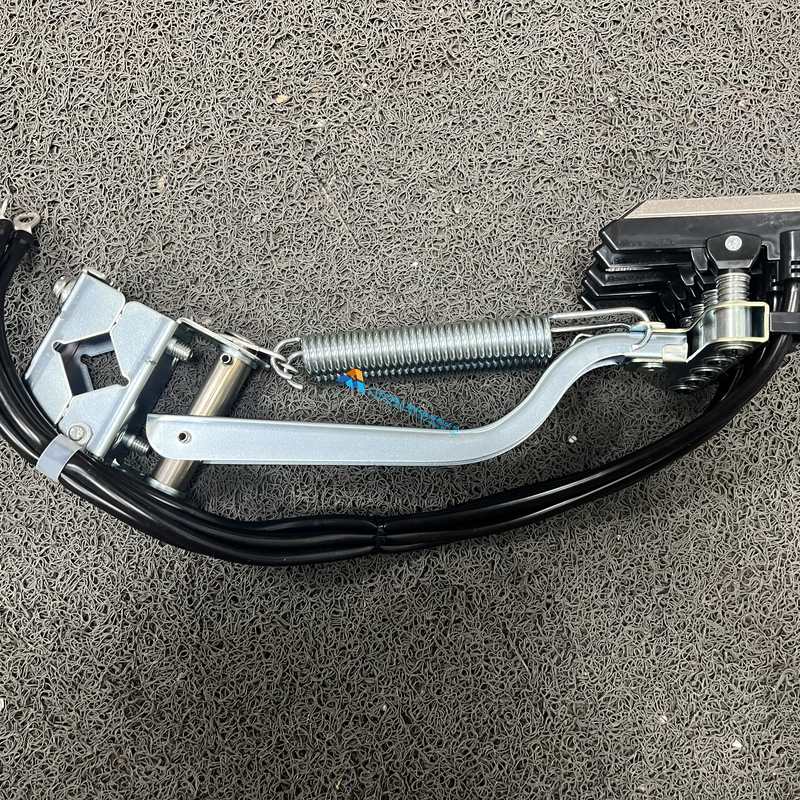

松下 Panasonic 的滑触线系统在日本物流与自动化行业装机量很大,HIGH-TRO-REEL 是其张力型移动供电系列:滑触线本体是一条带绝缘护套的铜导体,靠内置张力机构保持平直,集电臂则在导轨上滑行取电,给移动的堆垛机、穿梭车、AGV、起重机与装配线工位供电。相比拖链电缆,滑触线的优势在于行程可以很长、速度高、不需要预留电缆弯曲空间,维护也简单,缺点是接触部位会磨损,碳刷属于定期更换的易损件。DH5748K2 就是这一系统的集电臂,按本批铭牌实拍,标签为 Panasonic Model No. DH5748K2、集電アーム(Collector arm)、5P 600V 60A a.c. 50-60Hz、Made in Japan,并带四位数生产批次号。型号里的含义可以直接读:DH 为滑触线取电系列,5748 为主型号段,K2 表示带引线的成品臂;5P 是五极,即同时取五根导体(常见三相加零线加地线),600V 为额定绝缘电压,60A 为额定电流。结构上由三部分组成:碳刷与刷握负责与导轨滑动接触,弹簧支架提供恒定压紧力,臂体与引线负责把电流送到车体。弹簧力是这类部件最容易出问题的地方:压力不足接触电阻升高,表现为车体电压跌落、驱动器报欠压;压力过大碳刷磨损加快、导轨发热。原厂件把弹簧力、碳刷材质与臂长都按导轨规格配好,所以换件时不要用通用碳刷替代。安装维护要点:更换前必须断电并挂牌,滑触线残余电容也可能有电,按规程验电;碳刷工作面要与导轨对中,左右偏差不超过 2 毫米,偏磨会让一侧先磨光;新碳刷装好后先低速走一个行程磨合,不要立刻满速;定期检查碳刷剩余长度,磨到限位线或出现崩角就要换;粉尘大的车间缩短检查周期,铁屑粘在导轨上会造成拉弧,把导轨表面烧伤。多极集电臂更换时注意引线相位不要接错,错相会让驱动器报警甚至损坏。停机时间长的设备重新启用前,先手动推车走一遍,确认无异响与卡阻再送电。图示为本批集电臂本体、碳刷与铭牌细节实拍,铭牌型号与极数可直接核对。我司常备松下滑触线与集电臂配件,欢迎咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
