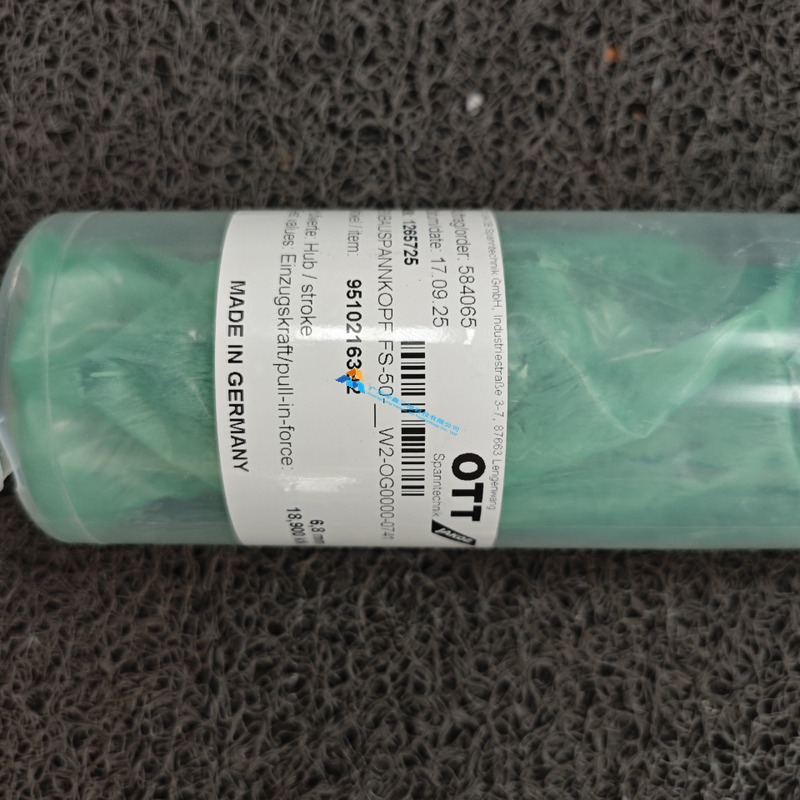

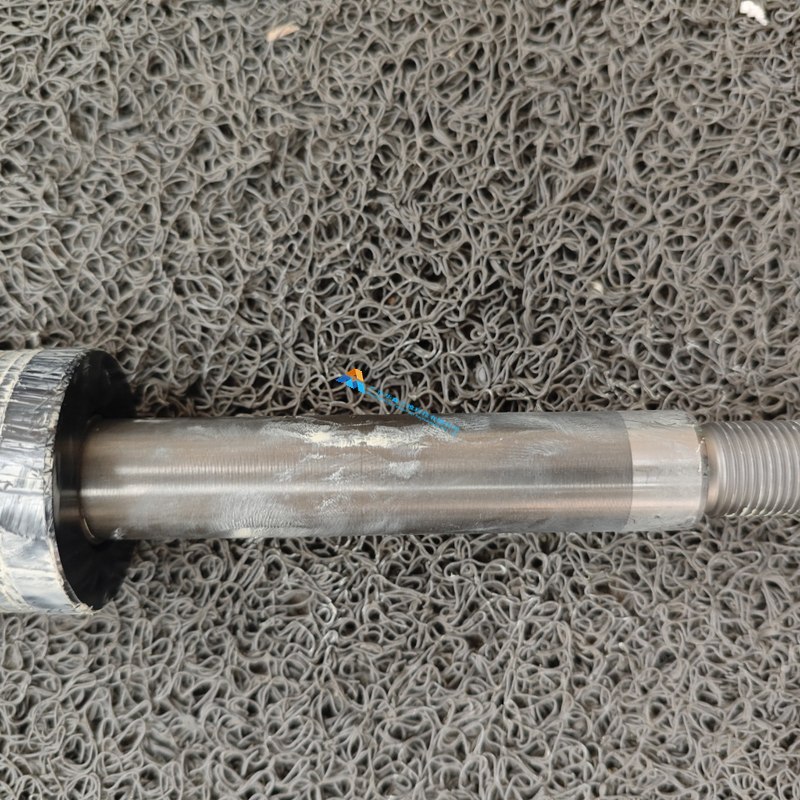

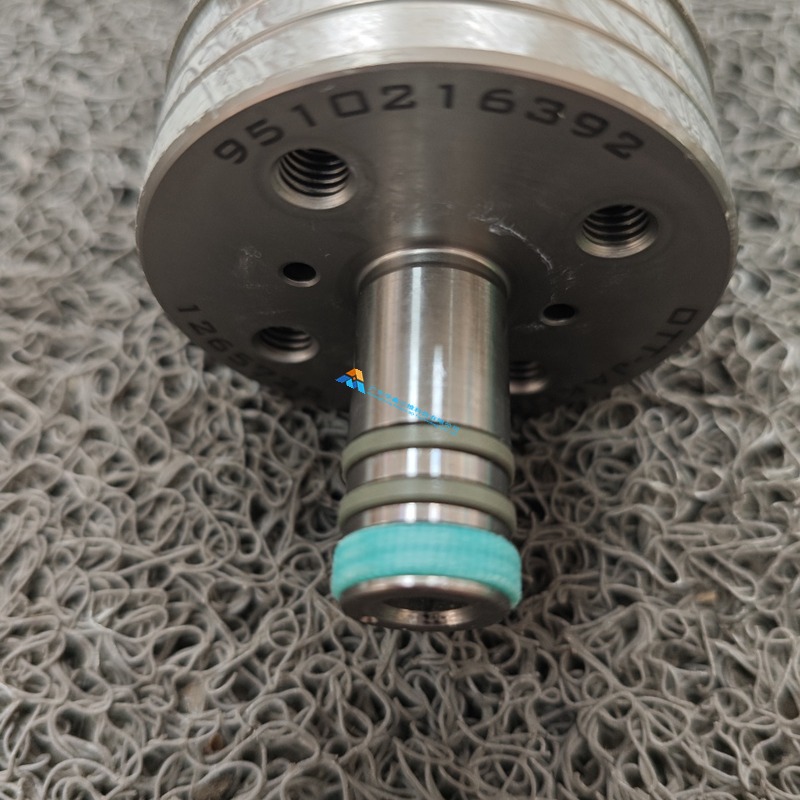

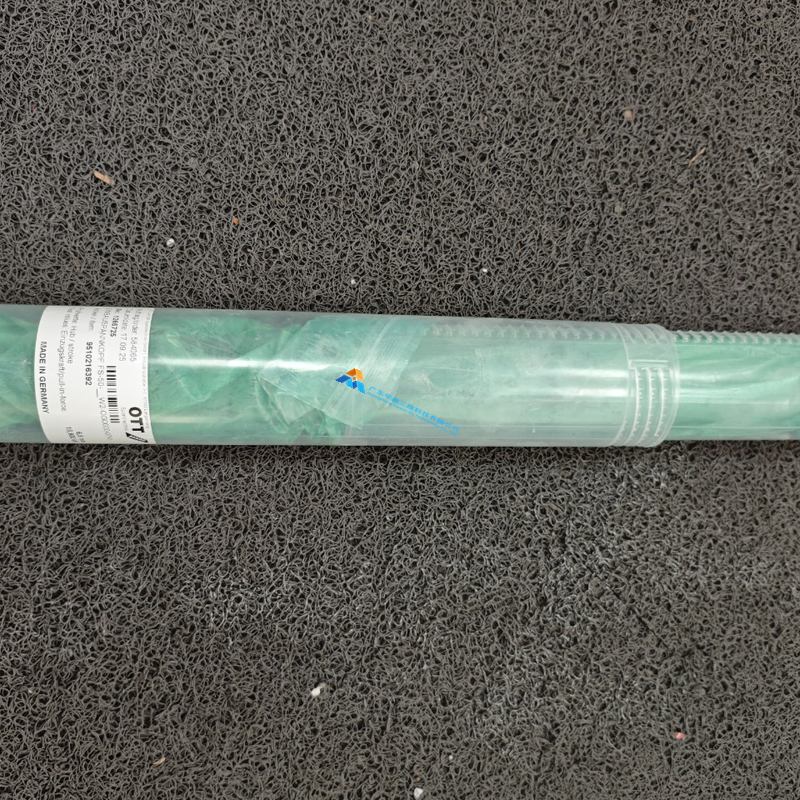

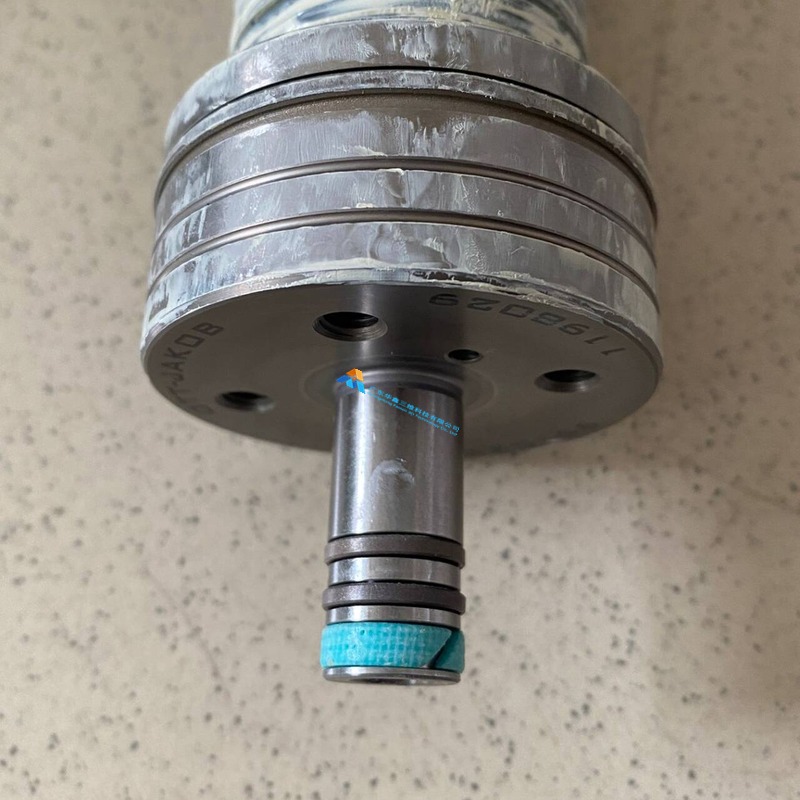

OTT-JAKOB 的动力拉刀系统(Duennschluss-Spannsystem)由四个层次组成:主轴端的夹紧单元与爪瓣、中间的拉杆、后端的松刀油缸或旋转接头、以及贯穿全程的监测环节。95.102 系列就属于其中的拉杆一支,是把松刀油缸的推力与碟簧的夹紧力传递到爪瓣上的那根轴向杆件。看起来只是一根杆,实际要求相当高:它要承受几十千牛的循环拉力,要保证同轴度让爪瓣均匀受力,还要在中心开孔走冷却液,并且在高转速下不引入不平衡量。95.102.163.9.2 的实物特征很有代表性:前端为带法兰的杆体,法兰面上有螺栓孔用于与拉杆头或夹紧单元连接,杆身前端带环形密封槽与蓝色密封环,用于中心冷却通道的密封;杆体经调质与表面处理,杆端螺纹与配合面精度较高。按品牌体系,该型号用于 SK 系列标准锥柄的动力拉刀机构,拉杆长度与行程需与主轴结构一一对应,同系列还有 95.102.180.1.2、95.102.935.9.2 等不同长度与接口的变体。更换拉杆时最容易出问题的地方有三处:一是长度与行程不匹配,拉杆偏短会让松刀不彻底、爪瓣打不开,偏长则会让夹紧力被行程限位吃掉,刀柄拉不紧;二是密封环漏装或装反,表现是中心出水从主轴端面渗漏、内冷压力上不去;三是螺栓扭矩不均,法兰面受力偏斜,长期运行会让杆体产生弯曲疲劳。安装建议:先清洁主轴内孔与拉杆配合面,不得有毛刺与油泥;按对角顺序分两到三次拧紧法兰螺栓到规定扭矩;装好后手动或点动松刀,观察爪瓣开合是否同步;最后做夹紧力检测并记录。使用中若出现内冷压力波动、主轴端面渗液、换刀声音异常,应优先检查拉杆密封环与法兰螺栓。图示为本批拉杆实物实拍,杆端密封槽与法兰面细节清晰。我司常备 OTT-JAKOB 拉杆与拉刀机构配件,可按型号与图号核对,欢迎咨询。
