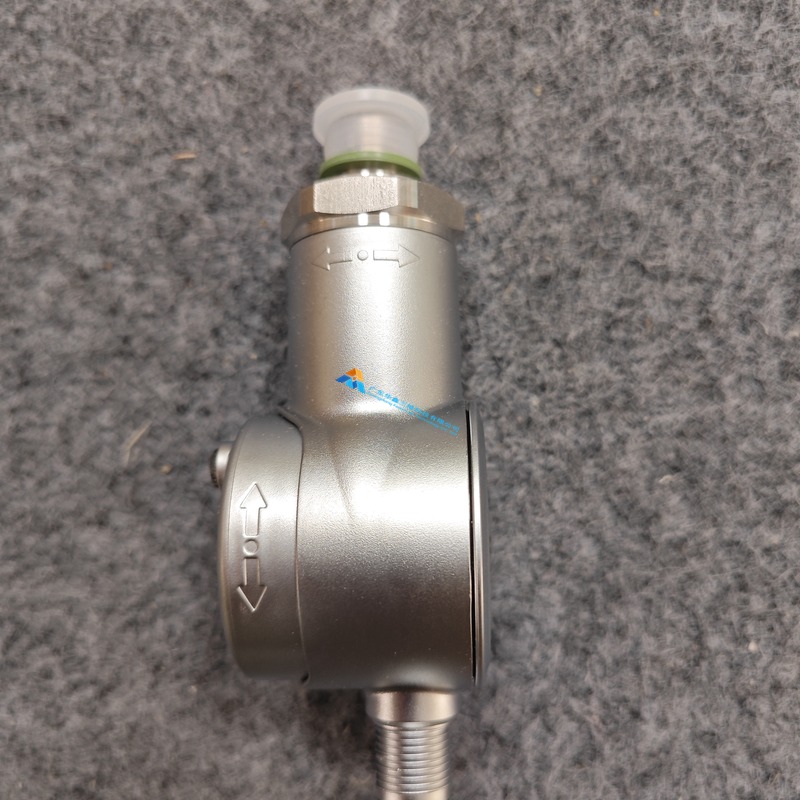

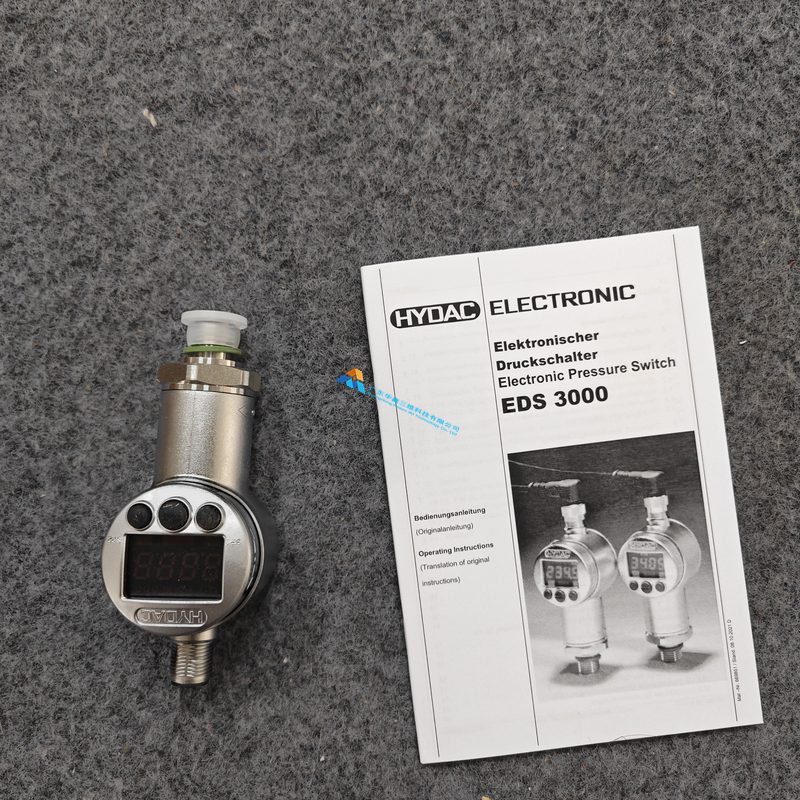

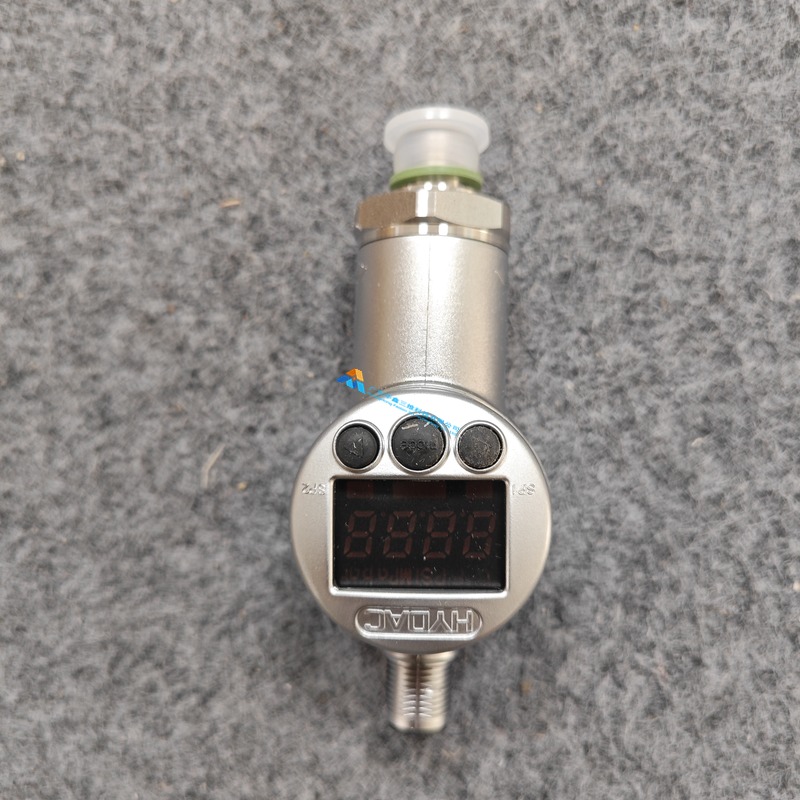

EDS 3446 是 HYDAC 电子压力开关里装机量最大的一支,定位是"带显示屏、能现场设定、直接替代机械压力继电器"的紧凑型产品。它用不锈钢膜片上的薄膜应变片做敏感元件,压力作用后应变片阻值变化,经内部电路放大与处理后,一路驱动四位 LED 显示实时压力,另一路与设定的阈值比较,到达设定点就翻转开关输出。型号 EDS 3446-2-0250-000 可以逐段读:EDS 3446 是带数显的紧凑型电子压力开关;-2- 是输出配置,表示两路 PNP 晶体管开关输出,可分别设高压与低压报警,单路最大负载 1.2 安;-3- 则是"一路开关加一路模拟量"的配置(模拟量可在 4 到 20 毫安与 0 到 10 伏之间切换),两者不能混用;0250 是量程代码,0 到 250 bar 表压;000 表示标准版本,标准电气与过程连接。核心参数:精度正负 0.5% 满量程(25 度),重复精度正负 0.25% 满量程,响应时间小于等于 10 毫秒,过载能力约 400 bar,爆破压力约 600 bar,机械接口 G1/4 A 外螺纹按 ISO 1179-2,推荐拧紧扭矩 20 牛米,电气接口 M12×1 四针,供电直流 18 到 30 伏,防护等级 IP65 以上,介质温度约零下 25 到 80 度,接液件为不锈钢。它比机械式压力继电器好在三处:无机械触点,不存在触点烧蚀与寿命问题;开关点、回差、延时都能在面板上按数字设,不必换弹簧;显示屏可多角度旋转,装在窄空间里也能读数。现场设置的经验:回差不要设得太小,否则压力脉动会让输出频繁翻转;延时设 0.2 到 0.5 秒能有效滤掉水锤与泵启停的瞬时尖峰;两路输出建议一路做报警、一路做联锁停机,不要把两路都设成同一阈值。安装要点:装在压力波动小、无强振动的位置,必要时加阻尼接头;密封用原厂 O 形圈,螺纹处不要缠生料带,生料带碎屑会堵住引压孔;M12 接头拧到位保证防护,信号线远离动力电缆。图示为本系列压力开关实物,显示窗与 M12 接口可见,该型号外观与 EDS 3446 全系一致,具体量程与输出配置以订单型号为准。我司常备 HYDAC 压力开关与传感器,欢迎咨询。
