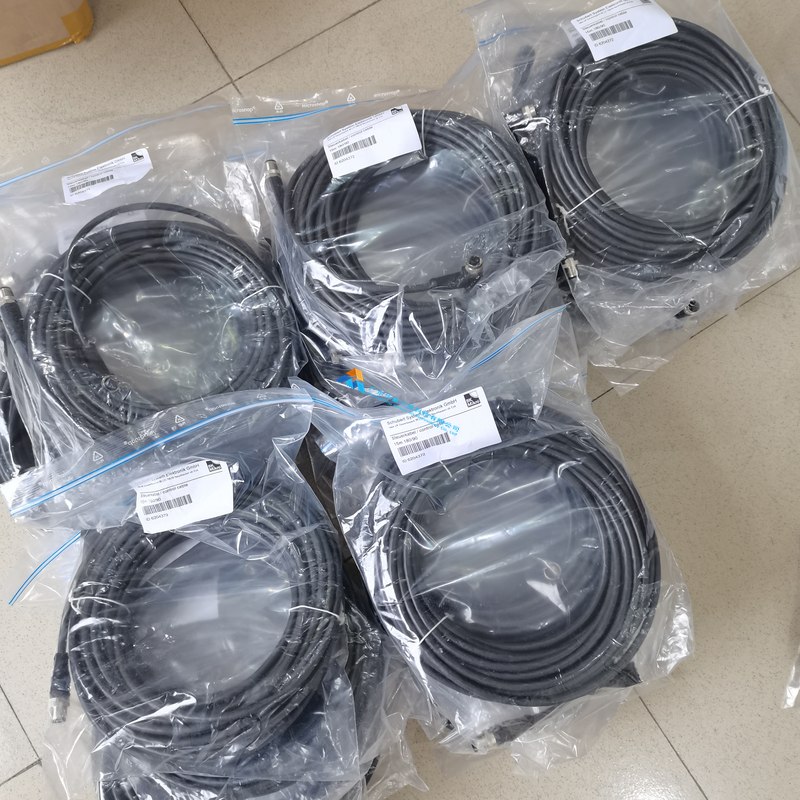

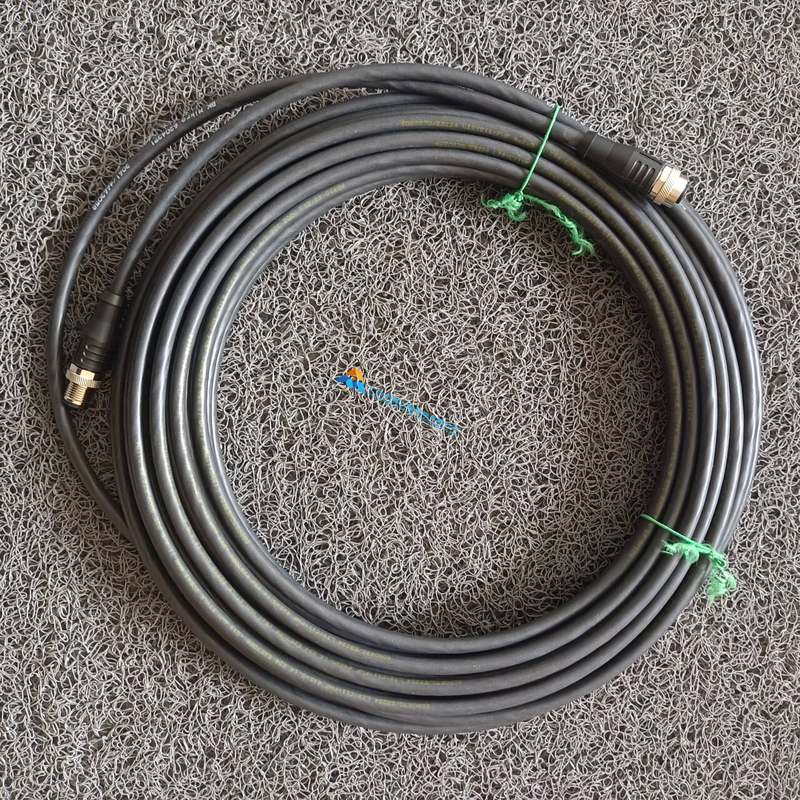

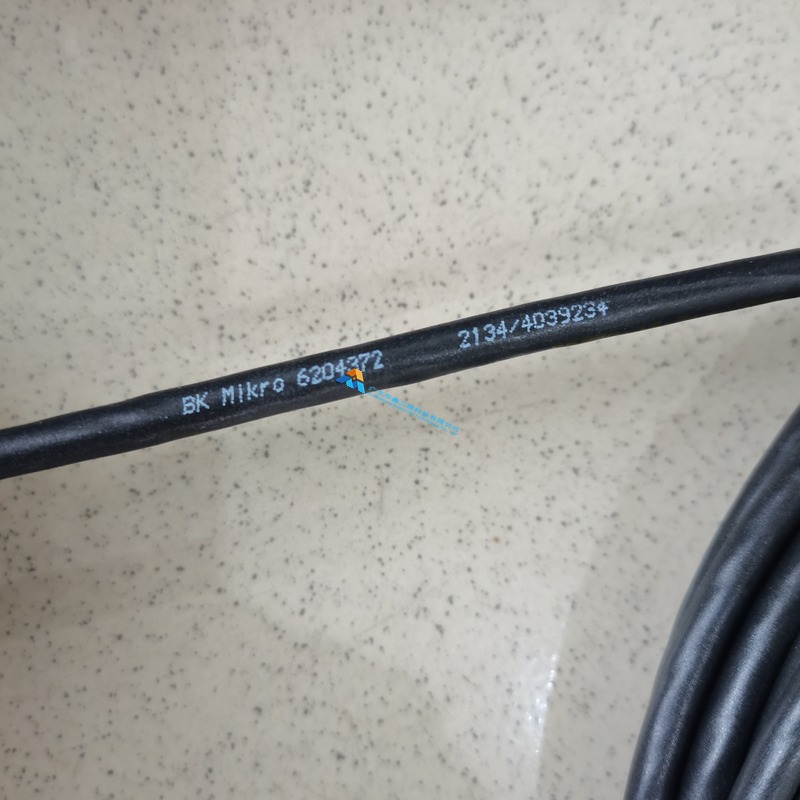

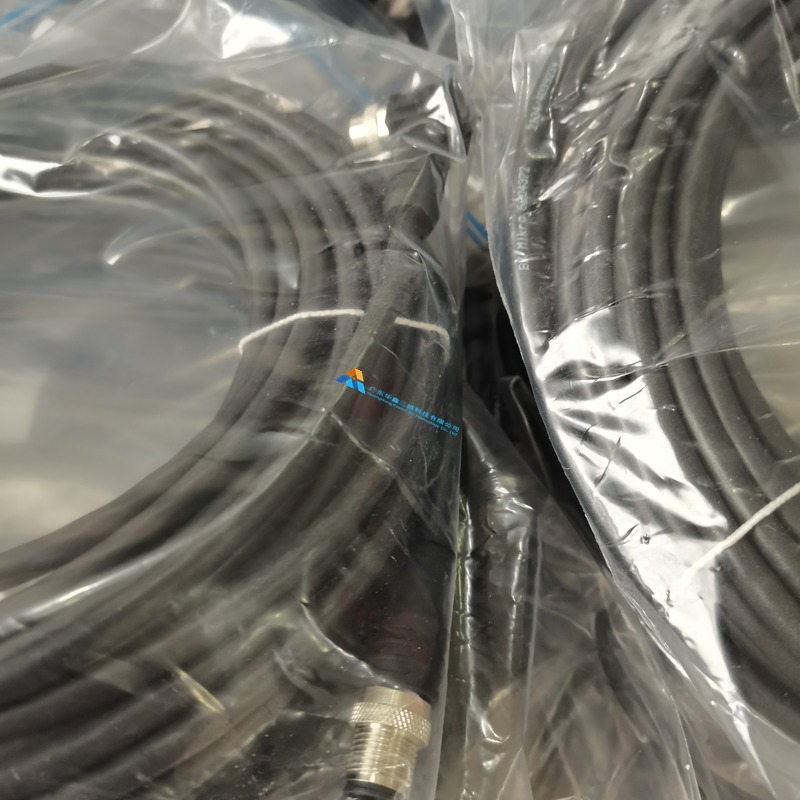

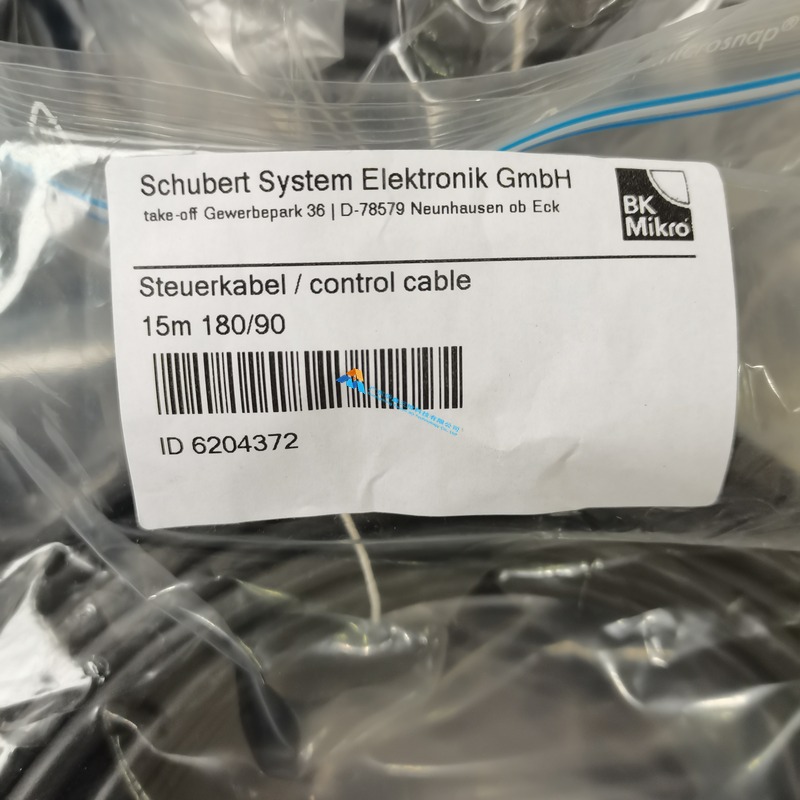

在断刀检测系统里,电缆不算贵,但它是整条信号链上最容易出问题的一环。TK 系列探头输出的是几毫安级的微弱信号,要穿过机床内部几十厘米到十几米的距离送到电柜里的控制单元,沿途全是伺服动力线、变频器输出线和接触器的开关干扰。电缆一旦屏蔽不良或者接头进液,表现就是信号跳变、随机报警,操作工为了不停机往往先把检测功能旁路掉,刀具监控就这么形同虚设。6204372 是原厂 15 米的连接电缆,一端弯头 M12 注塑接头,另一端按控制单元的接线形式配置。弯头的意义在现场很实际:探头常装在刀库侧板或主轴防护罩这类狭窄位置,直头插上后电缆会硬折,弯头让出线方向贴着安装面走,弯曲半径可控,不会在接头根部反复受折——接头根部断线是这类电缆最典型的失效模式。线身外被上直接印有 BK Mikro 6204372 字样,可以借此快速辨别原厂件与替代件。结构上的看点:导体为多股细铜丝,保证在拖链或摆动场合的抗弯折寿命;屏蔽层为编织加铝箔复合结构,覆盖率越高抗干扰越强;外被材质耐切削液与油,柔软度与耐磨性需要平衡,太硬会在低温时变脆,太软容易被切屑割伤。使用与维护要点:第一,长度不要随意加长,超过原厂长度后信号衰减与干扰都会上升,确实需要远距离传输应改用原厂更长规格而不是中间接一段;第二,布线时与伺服动力线保持距离,不可避免要交叉时按直角交叉,不要平行捆扎;第三,屏蔽层必须按原厂要求在控制单元侧接地,两端乱接会形成地环流;第四,接头拧到位并检查密封圈,切削液顺着接头渗进针脚会造成间歇性断信号;第五,定期检查电缆外被有无被钣金边、拖链或门轴磨破,磨破处进水后故障会表现为随机出现,极难排查;第六,换线后在控制单元里做一次信号自检与刀具示教,确认整链正常。图示为本批电缆实物,线身原厂印字 6204372 清晰。我司常备 BK MIKRO 全套配件,欢迎按件号咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
