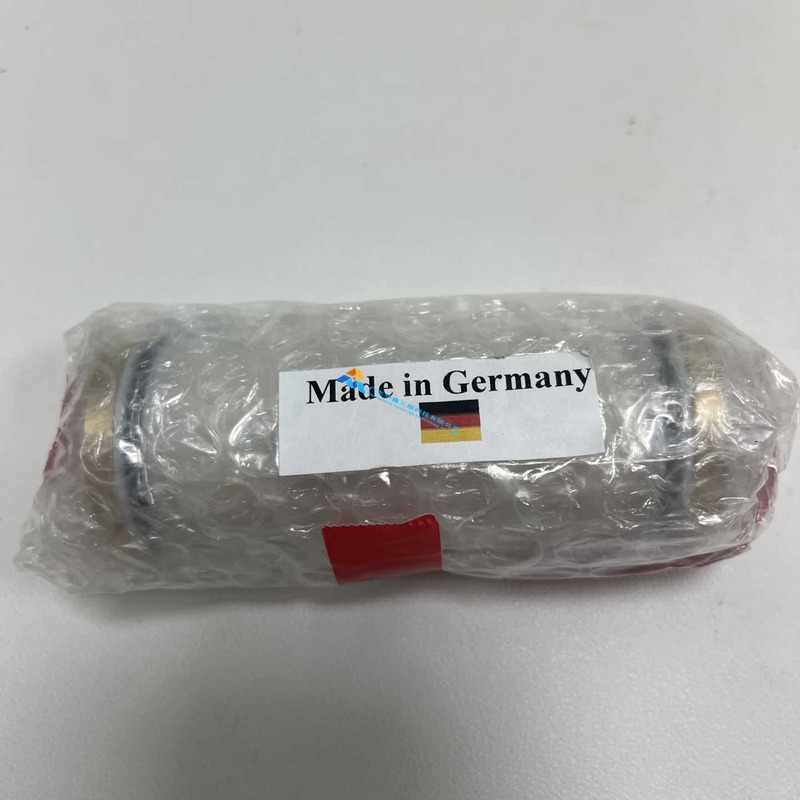

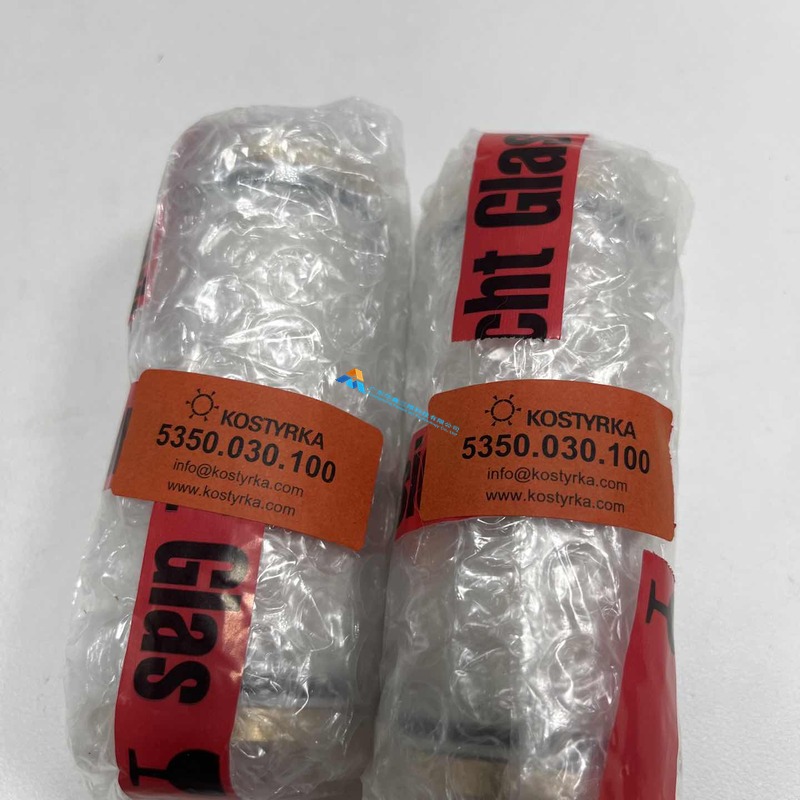

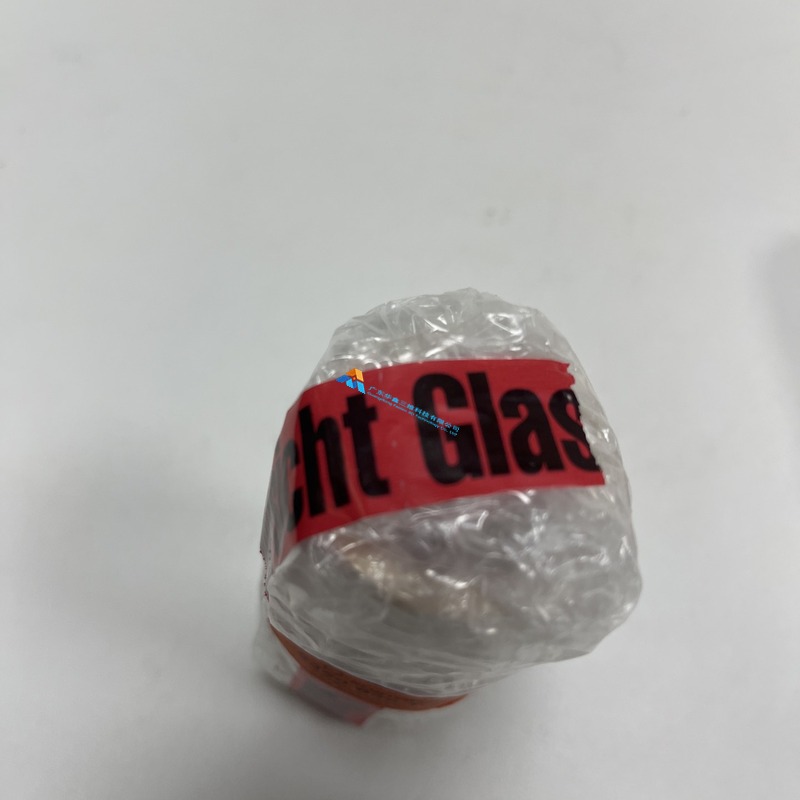

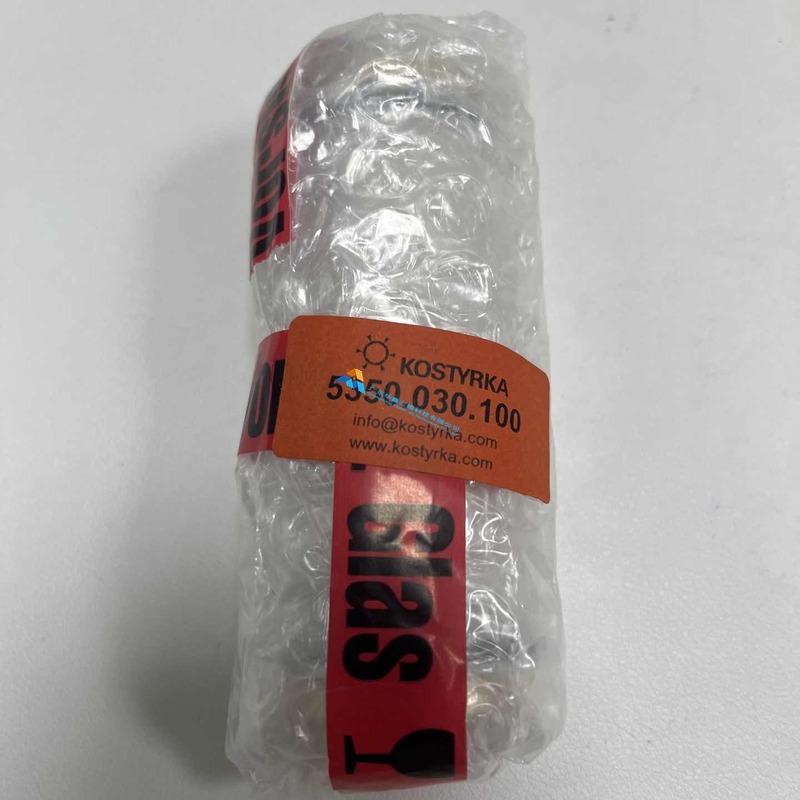

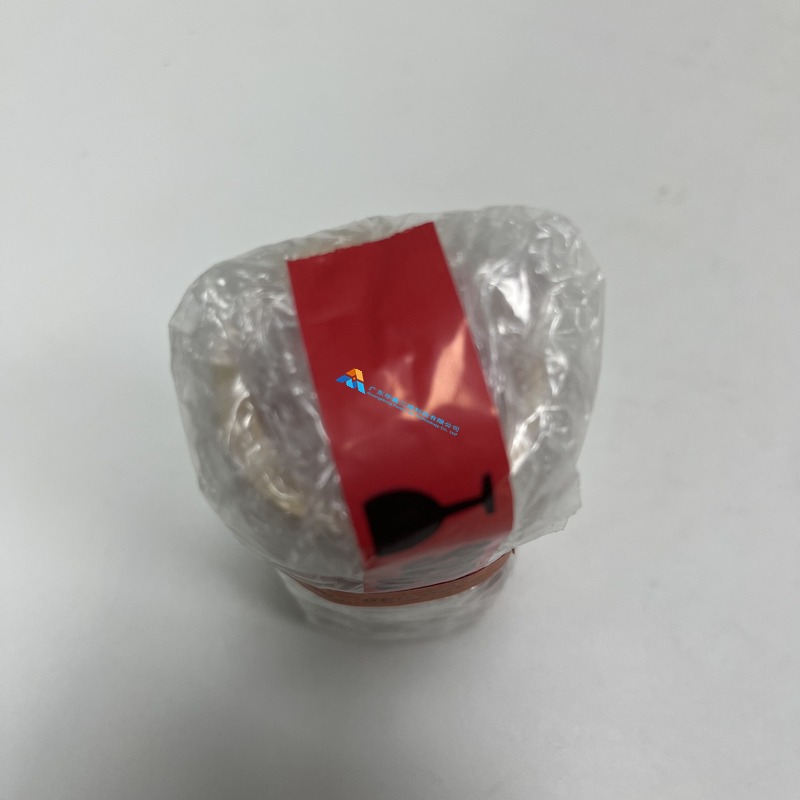

KOSTYRKA 是德国斯图加特附近的一家专做夹紧技术的家族企业,核心产品就是液压夹紧套(Klemmbuchse beziehungsweise Spannbuchse)。它的用处说起来简单:在机床、压力机、试验机、船舶轴系这类设备上,经常需要在任意位置把一根轴锁死,机械抱箍会划伤轴面、电磁抱闸体积又大,液压夹紧套就是第三种答案——一圈薄壁筒体套在轴上,内壁开环形油腔,打压后筒体弹性变形均匀收缩,把轴整圈抱住。这种"整圈均匀受力"是它最重要的特性:轴不会被局部压出印痕,夹紧状态下还能传递很大的轴向力,松开后筒体弹性回位,轴可以自由移动或转动。5350.030.100 属于 5350 系列无法兰型标准夹紧套。逐段读型号:5350 是系列号,030 表示内径 30 毫米,100 表示总长 100 毫米。官方尺寸表里这一档的公差与几何是:内径 d 为 30H7,外径 D 为 40g6,总长 L 为 100 毫米(公差 -0.1),环形油腔距端面距离 a 为 11.5 毫米,筒体材质为高强度合金钢,外圆磨削到位可直接嵌进壳体孔内。同系列里 5350.030.058 内径外径相同但长度只有 58 毫米,传递能力按长度比例下降——这也是必须看全型号的原因,只看 5350.030 会订错长度。能力方面:无法兰型只能承受轴向力,不能传递扭矩,官方给出的抱紧力与工作压力呈线性关系,按摩擦系数 0.1 计算,常规工作压力到 400 至 500 巴,配特殊密封件可到 600 巴;需要传扭矩的场合必须选带法兰环的型号,靠端面摩擦力矩传扭。选型与使用要点:第一,先分清要不要传扭矩,要传扭矩就必须选带法兰的系列,拿无法兰型硬顶会打滑;第二,内径必须与轴的实际公差配合,H7 内径配 h6 轴是常规组合,轴超差会夹不紧或装不进;第三,壳体孔按 D 外径的 g6 配合加工,孔的圆度与表面粗糙度直接决定抱紧均匀性,孔加工不到位,再好的夹紧套也夹不匀;第四,油路接口与排气必须做对,腔内残存空气会导致夹紧滞后与压力不稳,首次使用要排气;第五,介质用液压油,清洁度按常规液压系统要求控制,脏油会把密封件磨坏;第六,长期使用后若出现保压掉压或夹紧力不足,先查密封件与配合面磨损,不要直接换整套。图示为本批原厂包装实物,标注 Made in Germany,筒体端面与油腔结构可见。我司常备 KOSTYRKA 夹紧套与夹紧环系列,欢迎按完整型号咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
