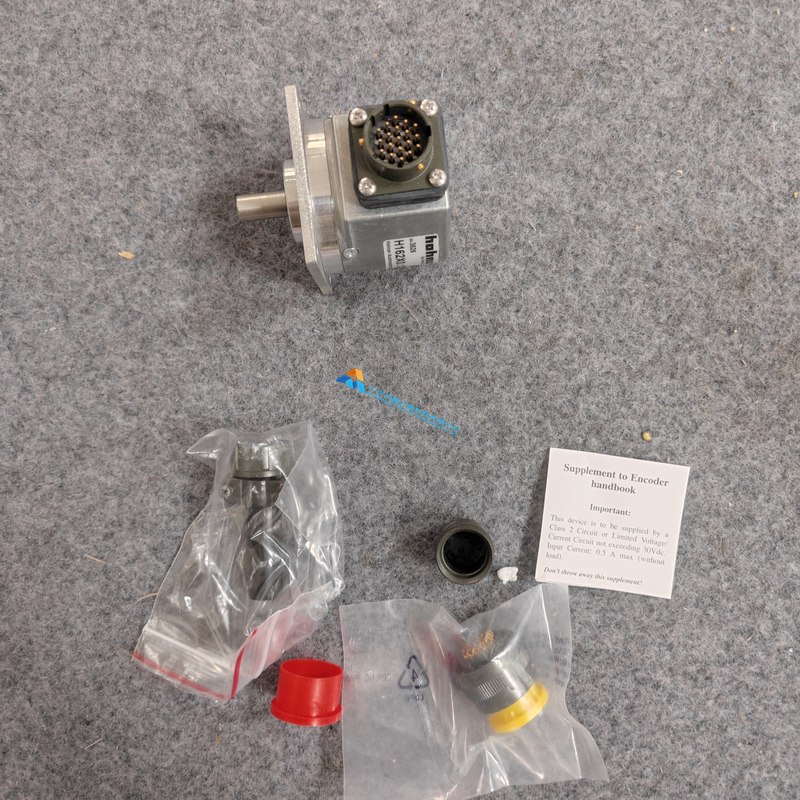

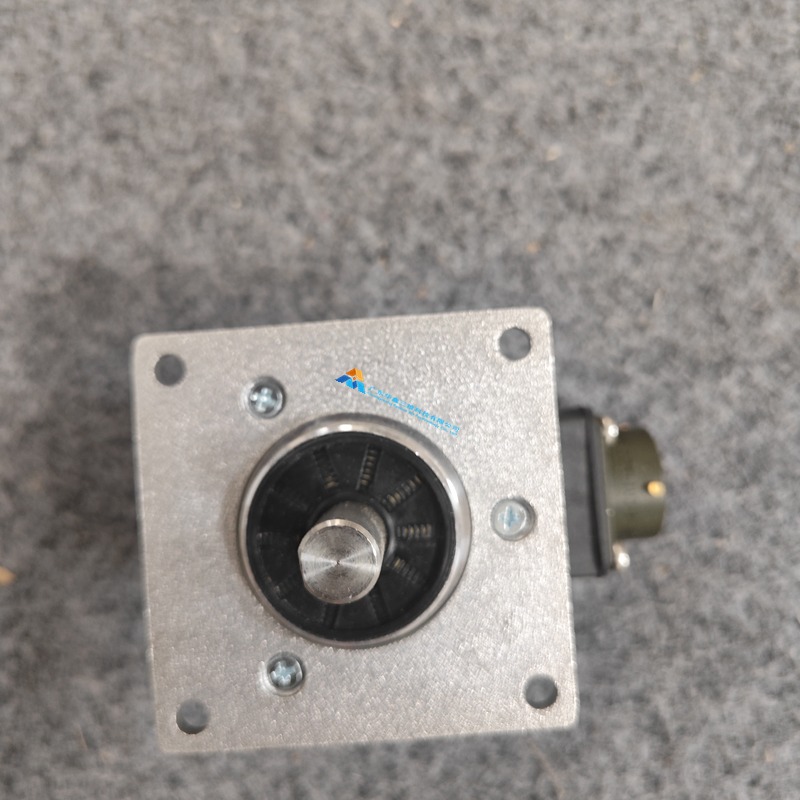

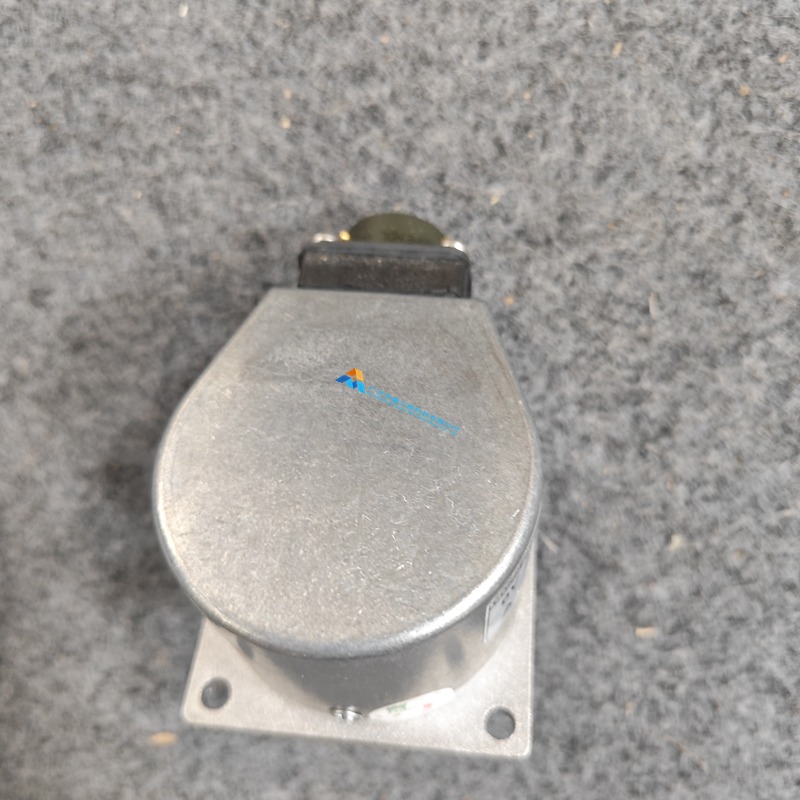

Hohner 霍纳是德国的编码器专业厂,1952 年成立,在欧洲旋转编码器行业里排位靠前,产品谱系按外壳尺寸与结构分成若干系列,其中 SERIE H(也叫 SERIE 10)是最通用的一档:外径 58 毫米的标准工业编码器,实心轴或空心轴,分辨率从几十脉冲到五万脉冲,防护等级 IP67,工作温度覆盖 -40 至 +85 摄氏度,重载型可到 +100 摄氏度。这一档在机床主轴、伺服电机、印刷与包装机械、输送线上都是常见配置。H11240/250 属于 SERIE H 家族,型号里的 250 对应每转 250 个脉冲。增量式编码器的工作原理是光电扫描:轴带动码盘旋转,码盘上刻着等间距的透光缝隙,光源与接收元件分列两侧,A 相与 B 相在空间上错开四分之一栅距,所以两路方波相位差 90 度,控制器比较两相的先后就能判断转向,同时对脉冲计数得到位移或角度;Z 相每转出一个零位脉冲,用来建立机械零点。250 脉冲这一档在数控主轴上很典型:主轴转速高,控制器对脉冲频率有上限,分辨率不能一味往高选;要更高的定位精度靠后级细分或改用编码器加齿轮比,而不是把每转脉冲数堆到几万。输出形式上,SERIE H 常见 A、B、Z 三路及其反相信号,差分输出的抗干扰能力比单端强得多,长线传输必须用差分。选型与使用要点:第一,分辨率按控制系统要求配,脉冲过高会超出控制器的计数频率上限,表现是高速时丢脉冲、定位漂移;第二,轴径与安装方式要核对,实心轴 6 至 12 毫米配弹性联轴器,直接刚性连接会把电机振动与轴窜量传到编码器轴承上,这是编码器早期损坏的主因;第三,电缆或接插件形式在订货时确认,工厂里经常出现买回来发现是插座而现场走线要电缆的情况;第四,屏蔽与接地按规范做,编码器信号线与变频器输出线分开走,接地单端;第五,拆装时严禁敲击轴端与外壳,码盘是玻璃或金属薄片,轴向冲击几十牛就能让它裂;第六,更换后必须重新回零或做参考点校准,增量式编码器断电不记忆位置。图示为本批同系列实物,外径 58 毫米壳体与出线结构可见;H11240/250 本型号实拍图暂缺,图示为同系列 SERIE H 编码器,具体轴径、出线方式以订单型号与铭牌为准。我司常备 Hohner 各类编码器,欢迎按型号咨询。
