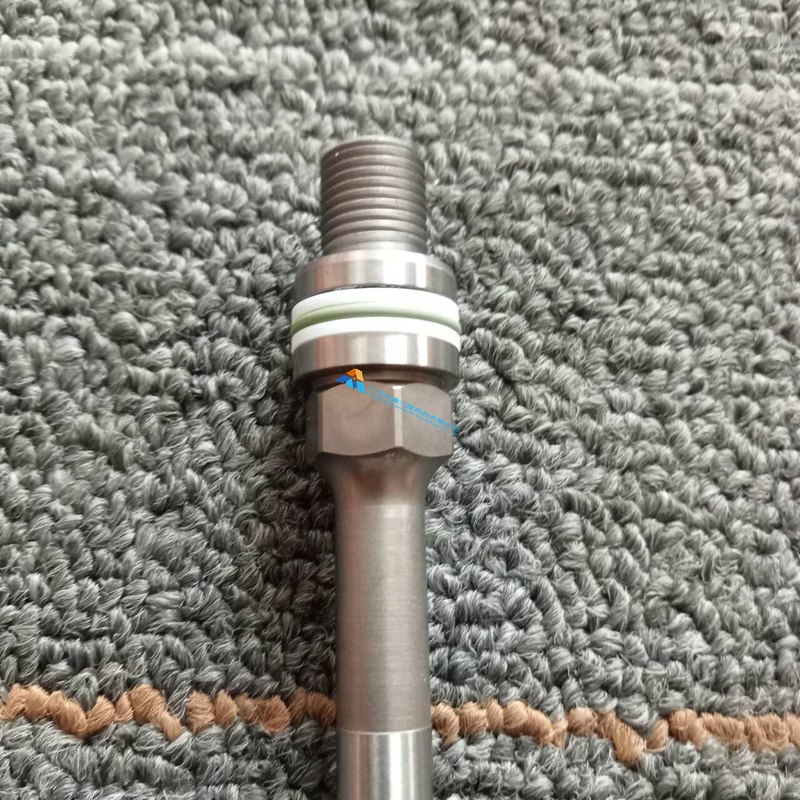

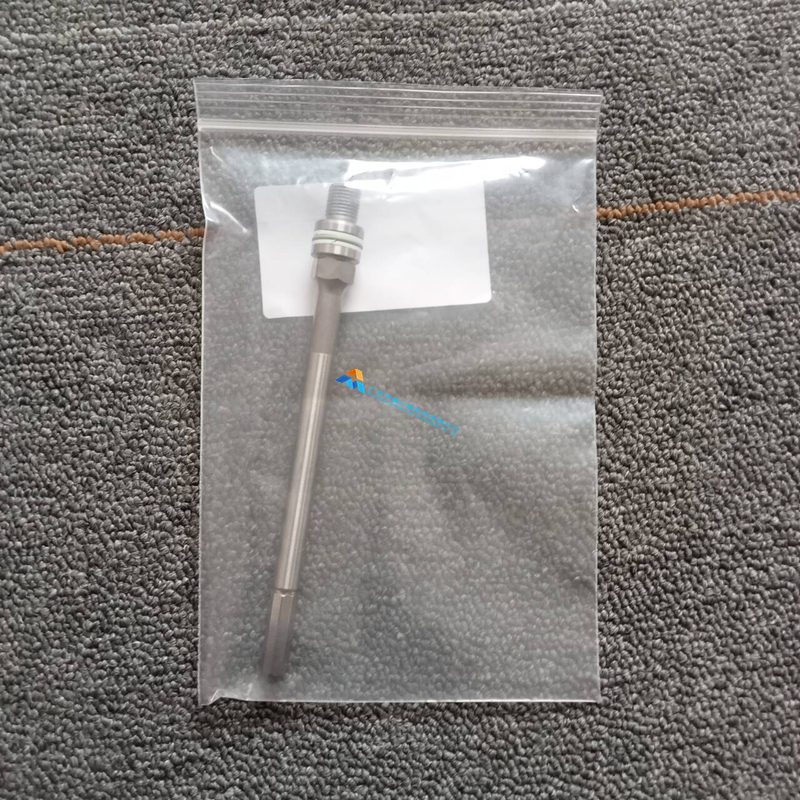

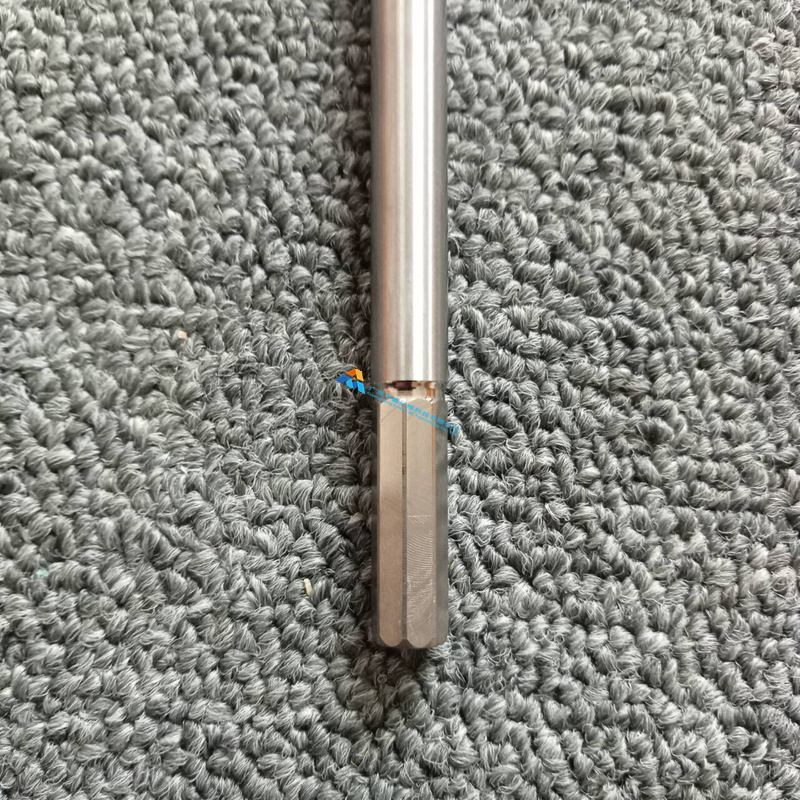

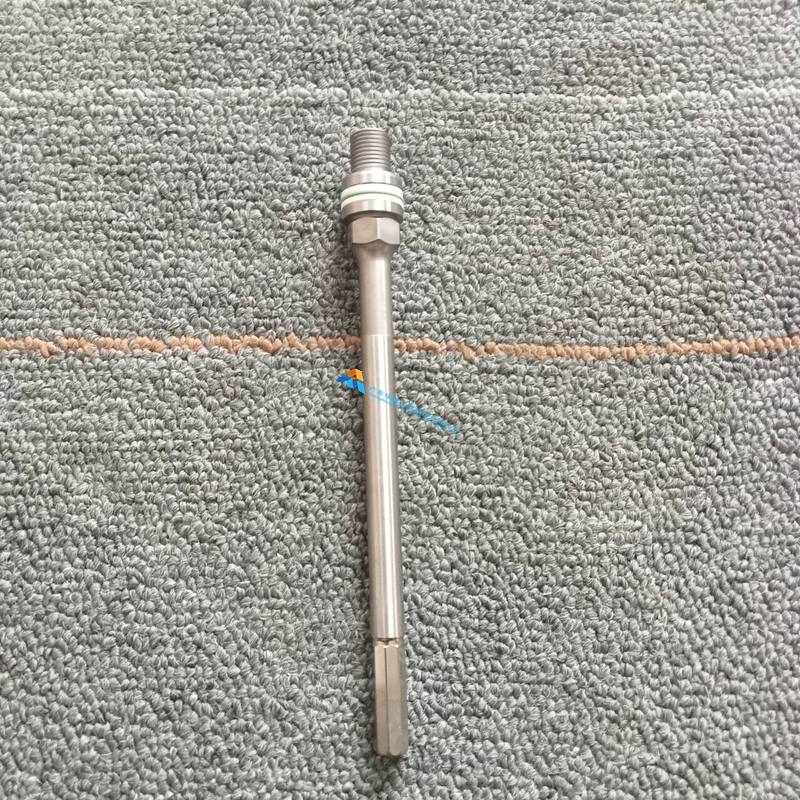

在 OTT-JAKOB 的主轴夹紧系统里,拉杆负责把碟簧的夹紧力和松刀油压传到前端的拉爪上,但机床结构千差万别:有的主轴尾部空间深,有的中间还隔着一段轴承座或者编码器,标准的拉杆长度够不着,解决办法就是加一段延长杆。9560314042 属于这类延长件,型号按 OTT 的五段式编码:95 是品牌前缀,603 指短行程或特殊结构的动力/倍力系列,140 是该系列的规格位,4 对应加长或安装形式,2 是版本与材质位。它的作用很单纯——在拉杆总成里做轴向延伸,把推力往下传,自身不参与夹紧,也不承受旋转扭矩,所以设计上要求的是刚度足、两端面平行、同轴度好,不能有弹性让位。这一点很关键:延长杆如果刚性不足,松刀时推力被它吃掉一部分,拉爪松不开或者松不到位,换刀就会卡刀;夹紧时同理,夹紧力传递失真,拉力达不到设定值,高速切削时刀柄会微量位移。加工上原厂用高强度合金结构钢,整体淬硬后磨削,两端接触面做研磨,保证推力面全接触;表面做发黑或镀层防锈处理。选型与使用要点:第一,延长杆必须与拉杆同系列配套,件号里的规格位决定了它与哪一档拉杆对接,不能跨系列拼;第二,长度按主轴图纸核对,短了装不上,长了会压缩碟簧预压量,改变夹紧力;第三,装配时两端接触面必须清洁无油污,有异物会形成点接触,推力集中把端面压出凹坑;第四,与拉杆的连接螺纹或卡口按原厂规定扭矩拧紧,这类件松动的后果是整套拉杆组轴向窜动;第五,装好后用拉力计测一次实际夹紧力,与机床出厂值比对,偏差超过一成要查装配;第六,延长杆属于长期受交变载荷的件,大修时建议连同拉杆一起检查端面磨损。图示为本系列延长杆实物,外形与端部结构可核对;9560314042 本型号实拍图暂缺,图示为同品牌同品类延长杆,具体长度与接口以订单型号及主轴图纸为准。我司常备 OTT-JAKOB 拉杆、延长杆与连接组件,欢迎按件号咨询。

全新原装正品,可提供报关单,欢迎咨询采购。
